การถอด/ติดตั้งฝากระโปรงท้าย

id091000801600

คำเตือน

•  ต้องทำขั้นตอนนี้โดยมีผู้ช่วยอย่างน้อยหนึ่งคนเพื่อป้องกันฝากระโปรงท้ายหล่นลงมา มิฉะนั้น ฝากระโปรงท้ายอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งฝากระโปรงท้าย)

(2)  ไฟฝากระโปรงท้าย (ดู การถอด/ติดตั้งไฟฝากระโปรงท้าย)

(3)  สลักฝากระโปรงหลังและแอคทูเอเตอร์ปลดล็อกฝากระโปรงหลัง (ดู การถอด/ติดตั้งสลักฝากระโปรงหลังและแอคทูเอเตอร์ปลดล็อกฝากระโปรงหลัง)

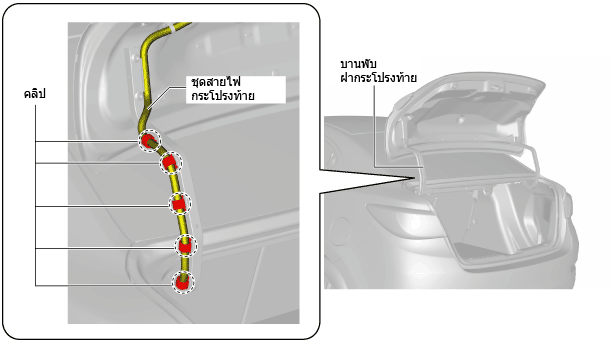

3.  ถอดคลิปยึดชุดสายไฟที่ยึดบานพับฝากระโปรงท้าย

am2zzw00008803

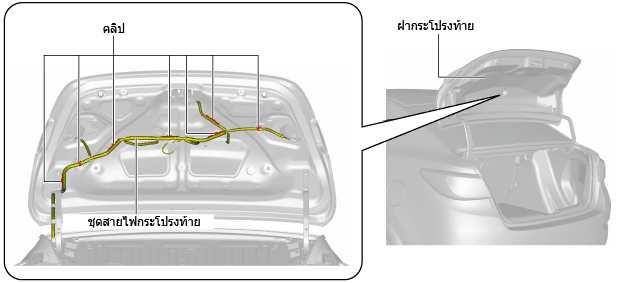

4.  ถอดคลิปยึดชุดสายไฟที่ยึดฝากระโปรงท้าย

am2zzw00008804

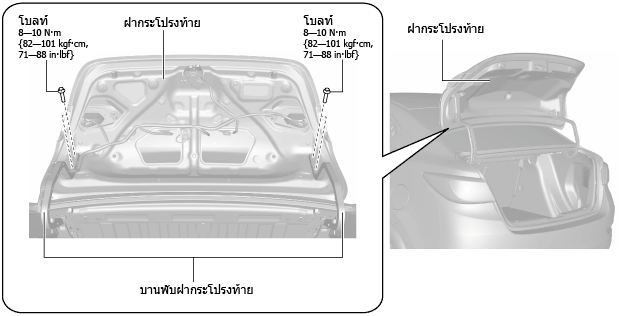

5.  ถอดโบลท์ จากนั้นถึงถอดฝากระโปรงหลังออก

am2zzw00008805

6.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(2)  วัสดุหุ้มเบาะรองนั่งด้านหลัง (ดู การถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหลัง)

(3)  แผงตกแต่งซุ้มล้อ (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

(4)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(5)  ไฟเบรกดวงที่สาม (ดู การถอด/ติดตั้งไฟเบรกดวงที่สาม)

(6)  แผงตกแต่งช่องวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งแผงตกแต่งช่องวางสัมภาระท้ายรถ)

(7)  สปริงบาลานซ์ (ดู การถอด/ติดตั้งสปริงบาลานซ์)

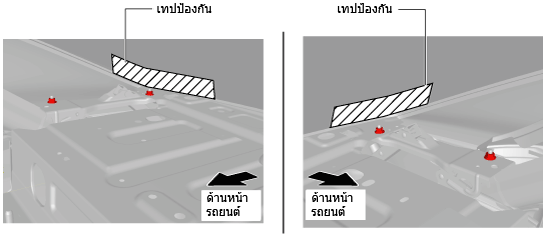

7.  ติดเทปป้องกันตรงตำแหน่งที่แสดงในภาพ

am2zzw00008806

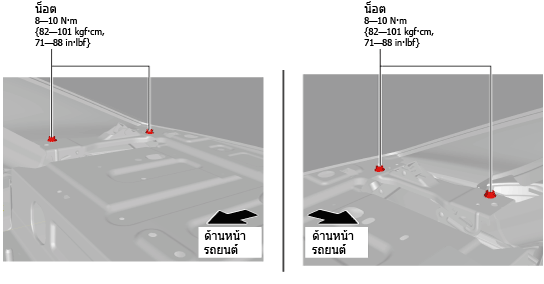

8.  ถอดน็อตออก

am2zzw00008807

9.  ถอดบานพับฝากระโปรงท้ายออก

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

11.  ปรับตั้งฝากระโปรงท้าย (ดู การปรับตั้งฝากระโปรงท้าย)
