การถอด/ติดตั้งไฟฝากระโปรงท้าย

id091800900000

หมายเหตุ

•  อาจเกิดฝ้าหรือหยดน้ำที่ด้านในของฝากระโปรงท้าย ลักษณะเช่นนี้เป็นปรากฏการณ์ธรรมชาติซึ่งเกิดขึ้นเนื่องจากความแตกต่างกันของอุณหภูมิระหว่างภายในและภายนอกของไฟฝากระโปรงท้าย อย่างไรก็ตาม ไม่มีผลต่อประสิทธิภาพการทำงานของไฟเนื่องจากปรากฏการณ์เช่นนี้จะหายไปเมื่ออุณหภูมิภายในไฟฝากระโปรงท้ายเพิ่มสูงขึ้นหลังจากเปิดไฟถอยหลังหรือเมื่อเวลาผ่านไปช่วงหนึ่ง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผงตกแต่งฝากระโปรงท้ายออก (ดู การถอด/ติดตั้งแผงตกแต่งฝากระโปรงหลัง)

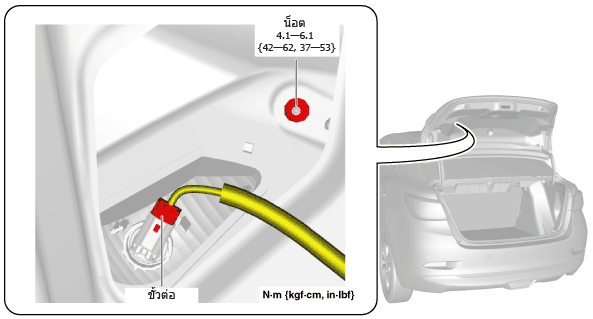

3.  ถอดขั้วต่อออก

am2zzw00010678

4.  ถอดน็อตออก

5.  สอดเครื่องมือถอดเข้าไปในช่องซ่อมบำรุงตรงตำแหน่งที่แสดงในภาพ

am3uuw00010518

6.  เลื่อนเครื่องมือถอดตามทิศทางลูกศร (1) ที่แสดงในภาพเพื่อปลดขาล็อกของฝาปิดช่องซ่อมบำรุงออกจากโครงยึด

am2zzw00010679

7.  ดึงตัวนำฝาปิดช่องซ่อมบำรุงออกจากโครงยึดและถอดฝาปิดช่องซ่อมบำรุงออก

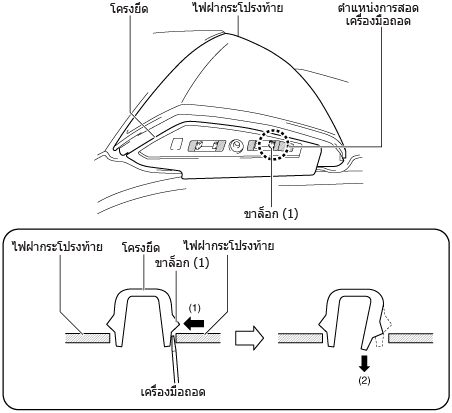

8.  สอดเครื่องมือถอดเข้าไปในช่องว่างระหว่างขาล็อก (1) ของโครงยึดกับไฟฝากระโปรงท้าย

am2zzw00010680

9.  ในขณะที่ใช้เครื่องมือถอดกดขาล็อก (1) ของโครงยึดตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดึงโครงยึดตามทิศทางลูกศร (2) เพื่อปลดขาล็อก (1) ของโครงยึดออกจากไฟฝากระโปรงท้าย

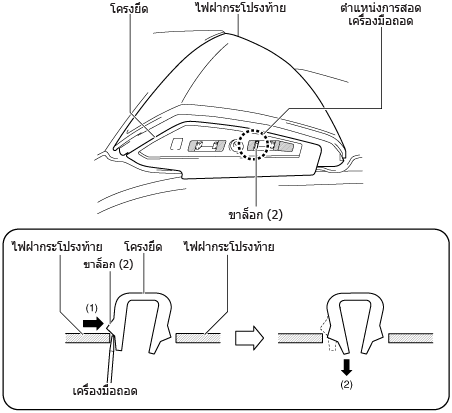

10.  สอดเครื่องมือถอดเข้าไปในช่องว่างระหว่างขาล็อก (2) ของโครงยึดกับไฟฝากระโปรงท้าย

am2zzw00010681

11.  ในขณะที่ใช้เครื่องมือถอดกดขาล็อก (2) ของโครงยึดตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดึงโครงยึดตามทิศทางลูกศร (2) เพื่อปลดขาล็อก (2) ของโครงยึดออกจากไฟฝากระโปรงท้าย

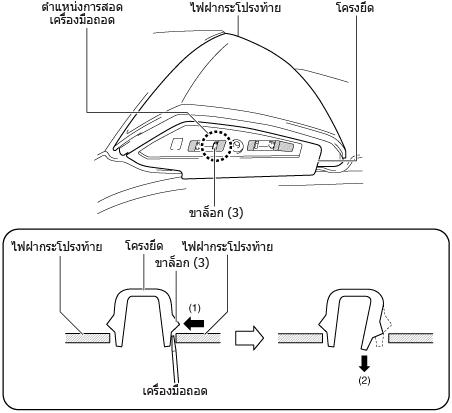

12.  สอดเครื่องมือถอดเข้าไปในช่องว่างระหว่างขาล็อก (3) ของโครงยึดกับไฟฝากระโปรงท้าย

am2zzw00010682

13.  ในขณะที่ใช้เครื่องมือถอดกดขาล็อก (3) ของโครงยึดตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดึงโครงยึดตามทิศทางลูกศร (2) เพื่อปลดขาล็อก (3) ของโครงยึดออกจากไฟฝากระโปรงท้าย

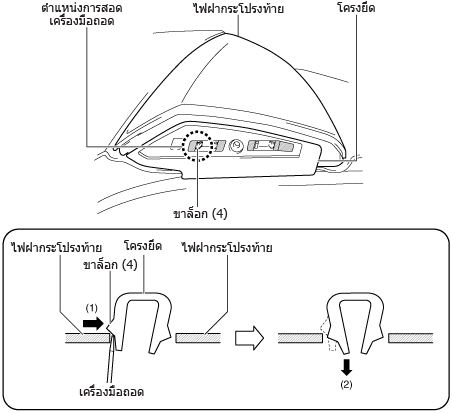

14.  สอดเครื่องมือถอดเข้าไปในช่องว่างระหว่างขาล็อก (4) ของโครงยึดกับไฟฝากระโปรงท้าย

am2zzw00010683

15.  ในขณะที่ใช้เครื่องมือถอดกดขาล็อก (4) ของโครงยึดตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดึงโครงยึดตามทิศทางลูกศร (2) เพื่อปลดขาล็อก (4) ของโครงยึดออกจากไฟฝากระโปรงท้าย

16.  ถอดโครงยึดออกจากไฟฝากระโปรงท้าย

ข้อควรระวัง

•  เมื่อถอดไฟฝากระโปรงท้ายออกจากฝากระโปรงท้าย ไฟฝากระโปรงท้ายอาจไปกระทบกับฝากระโปรงท้ายและทำให้เกิดความเสียหายขึ้นได้ ติดเทปป้องกันที่ฝากระโปรงท้ายก่อนถอดไฟฝากระโปรงท้ายออกจากฝากระโปรงท้าย

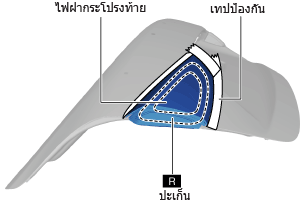

17.  เพื่อป้องกันรอยขีดข่วนหรือความเสียหาย ให้ติดเทปป้องกันตรงตำแหน่งที่แสดงในภาพ

am2zzw00010684

18.  ใช้เครื่องมือถอดช่วยในการถอดปะเก็นไฟฝากระโปรงท้ายออก

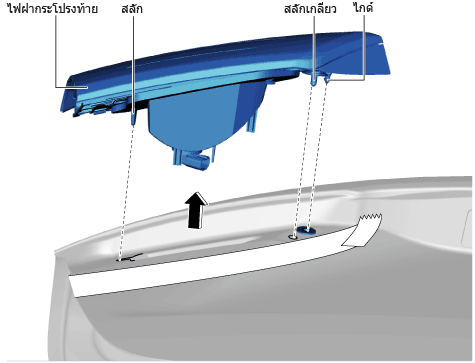

19.  ขยับไฟฝากระโปรงท้ายตามทิศทางลูกศรที่แสดงในภาพและดึงตัวนำ, สลัก และสตัดโบลท์ออกจากฝากระโปรงท้าย

am2zzw00010685

ข้อควรระวัง

•  เมื่อถอดไฟฝากระโปรงท้ายออกจากฝากระโปรงท้ายแล้ว ไฟฝากระโปรงท้ายอาจหล่นลงและได้รับความเสียหาย เมื่อถอดไฟฝากระโปรงท้ายออกจากฝากระโปรงท้ายแล้ว ให้ใช้มือข้างหนึ่งจับประคองไฟฝากระโปรงท้ายทางด้านเลนส์ไว้

20.  ถอดไฟฝากระโปรงท้ายออก

21.  ถอดปลอกหุ้มออก

am2zzw00010686

22.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
