1
|
ตรวจสอบสภาพของเซ็นเซอร์อัลตร้าโซนิค
• ตรวจสอบสภาพของเซ็นเซอร์อัลตร้าโซนิคด้วยตาเปล่า
• เซ็นเซอร์สกปรก, เสียหาย (มีรอยขูดขีด, เสียรูป) หรือมีน้ำแข็งเกาะใช่หรือไม่?
|
ใช่
|
ถ้ามีสิ่งสกปรกหรือน้ำแข็งเกาะ:
• ขจัดสิ่งสกปรกหรือน้ำแข็งที่เกาะอยู่ออกและตรวจสอบว่าความผิดปกติเกิดขึ้นซ้ำหรือไม่
• หากความผิดปกติเกิดอีก ให้ไปยังขั้นตอนถัดไป
หากพบความเสียหายใดๆ:
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบสภาพการเชื่อมต่อของขั้วต่อ
• ตรวจสอบสภาพการเชื่อมต่อของขั้วต่อของโมดูลควบคุมเซ็นเซอร์ช่วยจอด, ชุดสายต่อของเซ็นเซอร์อัลตร้าโซนิค และเซ็นเซอร์อัลตร้าโซนิค
• สภาพการเชื่อมต่อเป็นปกติใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
|
|
3
|

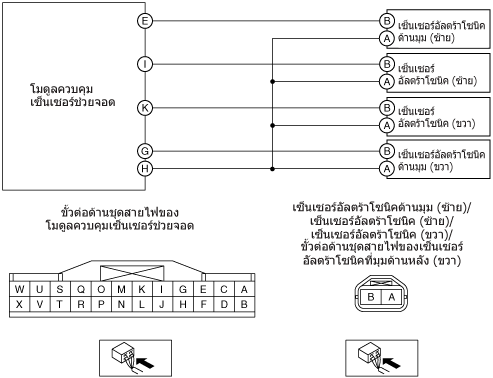

ตรวจสอบชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดและเซ็นเซอร์อัลตร้าโซนิคเพื่อหาวงจรเปิด
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อของเซ็นเซอร์อัลตร้าโซนิคและโมดูลควบคุมเซ็นเซอร์ช่วยจอด
• ตรวจสอบความต่อเนื่องระหว่างชุดสายไฟต่อไปนี้:
-
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว E และเซ็นเซอร์อัลตร้าโซนิคทีุ่มุม (ด้านซ้าย) ขั้ว B
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว G และเซ็นเซอร์อัลตร้าโซนิคทีุ่มุม (ด้านขวา) ขั้ว B
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว I และเซ็นเซอร์อัลตร้าโซนิค (ด้านซ้าย) ขั้ว B
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว K และเซ็นเซอร์อัลตร้าโซนิค (ด้านขวา) ขั้ว B
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว H กับขั้ว A ของเซ็นเซอร์แต่ละตัว
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อกลางระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดกับเซ็นเซอร์อัลตร้าโซนิคหรือไม่
ถ้ามีขั้วต่อกลาง
-
― หาชิ้นส่วนที่บกพร่องโดยการตรวจสอบขั้วต่อกลางและขั้วเพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟกลาง
― ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
ถ้าไม่มีขั้วต่อกลาง
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
|
|
4
|
ตรวจสอบชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดและเซ็นเซอร์อัลตร้าโซนิคเพื่อหาการลัดวงจรไปยังกราวน์
• ตรวจสอบความต่อเนื่องระหว่างชุดสายไฟต่อไปนี้:
-
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว E และกราวน์
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว G และกราวน์
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว I และกราวน์
― โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว K และกราวน์
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อกลางระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดกับเซ็นเซอร์อัลตร้าโซนิคหรือไม่
ถ้ามีขั้วต่อกลาง
-
― หาชิ้นส่วนที่บกพร่องโดยการตรวจสอบขั้วต่อกลางและขั้วเพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาการลัดวงจรไปยังกราวน์ที่ชุดสายไฟกลาง
― ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
ถ้าไม่มีขั้วต่อกลาง
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
5
|
พิจารณาว่า สาเหตุของความผิดปกติอยู่ที่เซ็นเซอร์อัลตร้าโซนิค หรือโมดูลควบคุมเซ็นเซอร์ช่วยจอด
• ต่อคืนขั้วต่อที่ถอดออกทั้งหมด
• ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• คันเกียร์ (ATX)/คันเกียร์ (MTX) อยู่ที่ตำแหน่ง R
• โปรดดูที่ การตรวจสอบโมดูลควบคุมเซ็นเซอร์ช่วยจอด และตรวจสอบสัญญาณพัลส์ที่เกิดขึ้นจากเซ็นเซอร์แต่ละตัว
• สามารถตรวจสอบสัญญาณพัลส์ที่เกิดขึ้นได้หรือไม่?
|
ใช่
|
เปลี่ยนโมดูลควบคุมเซ็นเซอร์ช่วยจอด
|
|
ไม่ใช่
|
เปลี่ยนเซ็นเซอร์อัลตร้าโซนิค
|
