ระบบอุ่นเบาะทำงานตลอดเวลา [ระบบอุ่นเบาะ]

id0903m2970900

คำอธิบาย	ระบบอุ่นเบาะทำการอุ่นเบาะนั่งแม้ว่าจะปิดสวิตช์อุ่นเบาะแล้ว

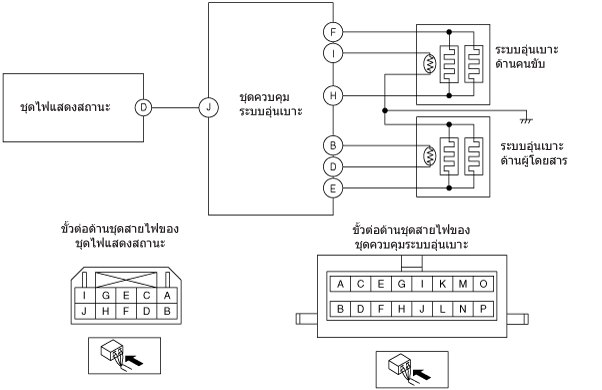

สาเหตุที่เป็นไปได้	•  สวิตช์ระบบอุ่นเบาะบกพร่อง •  ชุดควบคุมระบบอุ่นเบาะบกพร่อง •  ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้วต่อไปนี้: ―  ชุดควบคุมระบบอุ่นเบาะ ขั้ว J และชุดไฟแสดงสถานะ ขั้ว D

ขั้นตอนการวิเคราะห์

ขั้นตอน	การตรวจสอบ		การใช้งาน
1	ตรวจสอบว่าสาเหตุของความผิดปกติเกิดที่สวิตช์อุ่นเบาะใช่หรือไม่ •  ตรวจสอบชุดไฟแสดงสถานะ (ดู การตรวจสอบชุดไฟแสดงสถานะ) •  ชุดไฟแสดงสถานะเป็นปกติใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	เปลี่ยนชุดไฟแสดงสถานะ (ดู การถอด/ติดตั้งชุดไฟแสดงสถานะ)
2	ตรวจสอบว่าสาเหตุของความผิดปกติเกิดที่ชุดควบคุมระบบอุ่นเบาะใช่หรือไม่ •  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  ปลดขั้วต่อชุดควบคุมระบบอุ่นเบาะ •  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์) •  วัดแรงเคลื่อนไฟฟ้าที่ขั้ว J ของชุดควบคุมระบบอุ่นเบาะ (ด้านชุดสายไฟรถยนต์) • แรงเคลื่อนไฟฟ้ามีค่า 1.0 V หรือมากกว่า ใช่หรือไม่?	ใช่	•  โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่ ―  ชุดควบคุมระบบอุ่นเบาะ ขั้ว J และชุดไฟแสดงสถานะ ขั้ว D ถ้ามีขั้วต่อร่วม: •  ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง •  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ ถ้าไม่มีขั้วต่อร่วม: •  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ •  ไปยังขั้นตอนถัดไป
		ไม่ใช่	เปลี่ยนเบาะหน้าด้านผู้โดยสาร จากนั้นไปยังขั้นตอนถัดไป (ดู การถอด/ติดตั้งเบาะหน้า)
3	ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่ •  ต่อขั้วต่อที่ปลดออกทั้งหมดกลับคืน •  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์) •  ใช้งานสวิตช์อุ่นเบาะเพื่อเปิดระบบอุ่นเบาะ •  ระบบอุ่นเบาะทำงานเป็นปกติใช่หรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
		ไม่ใช่	ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม (ดู การแก้ไขปัญหาตามอาการ [ระบบอุ่นเบาะ])
