DTC: 26:Er83 [เครื่องเสียง]
id0902f6037100
|
คำอธิบาย |
วงจรไมโครโฟนบกพร่อง |
|---|---|
|
สภาวะที่ตรวจพบ
|
ตรวจพบการลัดวงจรไปยังกราวน์ในวงจรแหล่งจ่ายไฟของไมโครโฟน
|
|
การป้องกันความผิดพลาด
|
ไม่ใช้
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วหรือขั้วต่อของไมโครโฟนบกพร่อง
• ขั้วต่อหรือขั้วของชุด Bluetooth® บกพร่อง

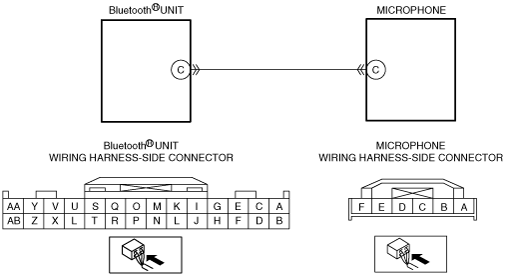

• ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้ว C ของชุด Bluetooth® และ ขั้ว C ของไมโครโฟน
• ไมโครโฟนบกพร่อง
• ความบกพร่องในชุด Bluetooth®
|
 |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
ตรวจสอบสภาพขั้วต่อไมโครโฟน
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อไมโครโฟน
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 5
|
||
|
2
|
ตรวจสอบสภาพของขั้วต่อชุด Bluetooth®
• ปลดขั้วต่อชุด Bluetooth®
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 5
|
||
|
3
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรแหล่งจ่ายไฟของไมโครโฟน
• ตรวจสอบว่าขั้วต่อไมโครโฟนและชุด Bluetooth® หลุดออกจากกันหรือไม่
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของ ไมโครโฟน (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างชุด Bluetooth® ขั้ว C และแผงหน้าปัดขั้ว C หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 5
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
4
|
ตรวจสอบว่าตำแหน่งที่บกพร่อง ซึ่งเกิดขึ้นซ้ำๆ คือไมโครโฟน หรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ออกจากชุด Bluetooth®
• ตรวจสอบรหัส DTC ของชุด Bluetooth®
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
เปลี่ยนไมโครโฟน จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 6
|
||
|
5
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่
• ล้างรหัส DTC ออกจากชุด Bluetooth®
• ตรวจสอบรหัส DTC ของชุด Bluetooth®
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนชุด Bluetooth®
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
6
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่ทำงานบกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้ิอง
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
