1
|
ตรวจสอบรหัส DTC ของ BCM อีกครั้ง
• ล้างรหัส DTC ของ BCM โดยใช้ M-MDS
• เปิด/ปิดประตูหลัง (ด้านซ้าย)
• เรียกดูรหัส DTC ของ BCM โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนที่ 7
|
|
2
|
(ตรวจสอบสภาพขั้วต่อของแอคทูเอเตอร์ล็อกและสลักประตูหลัง (ซ้าย))
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ถอดขั้วต่อแอคทูเอเตอร์ล็อกและสลักประตูหลัง (ซ้าย)
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 6
|
|
3
|
ตรวจสอบสวิตช์สลักประตูหลัง (ซ้าย)
• ตรวจสอบสวิตช์สลักประตูหลัง (ซ้าย)
• สวิตช์สลักประตูหลัง (ซ้าย) เป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนแอคทูเอเตอร์ล็อกและสลักประตูหลัง (ซ้าย) จากนั้นไปยังขั้นตอนที่ 6
|
|
4
|
ตรวจสอบสภาพของขั้วต่อ BCM
• ถอดขั้วต่อ PCM
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อทำงานปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 6
|
|
5
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรสวิตช์ประตูหลัง (ด้านซ้าย)
• ตรวจสอบว่าถอดขั้วต่อ BCM กับขั้วต่อแอคทูเอเตอร์ล็อกและสลักประตูหลัง (ด้านซ้าย) แล้ว

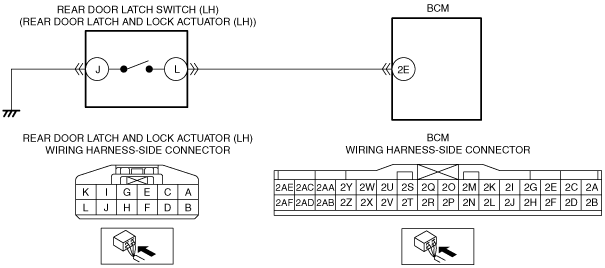

• ตรวจสอบความต่อเนื่องระหว่างขั้ว L ของสลักประตูหลังและแอคทูเอเตอร์ล็อก (ซ้าย) (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดดูที่แผนผังวงจรไฟฟ้า และตรวจสอบว่ามีขั้วต่อร่วมระหว่าง สลักประตูหลังและแอคทูเอเตอร์ล็อก (ด้านซ้าย) ขั้ว L และ BCM ขั้ว 2E หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบว่าการซ่อมแซมเสร็จสมบูรณ์แล้วหรือไม่
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ของ BCM โดยใช้ M-MDS
• เปิด/ปิดประตูหลัง (ด้านซ้าย)
• เรียกดูรหัส DTC ของ BCM โดยใช้ M-MDS
• รหัส DTC เดิมปรากฏขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน BCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบว่ามีรหัส DTC อื่นแสดงขึ้นหรือไม่
• มีรหัส DTC อื่นแสดงขึ้นหรือไม่?
|
ใช่
|
ซ่อมหรือเปลี่ยนชิ้นส่วนที่ทำงานบกพร่องตามการแก้ไขปัญหาจากรหัส DTC ที่เกี่ยวข้ิอง
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
