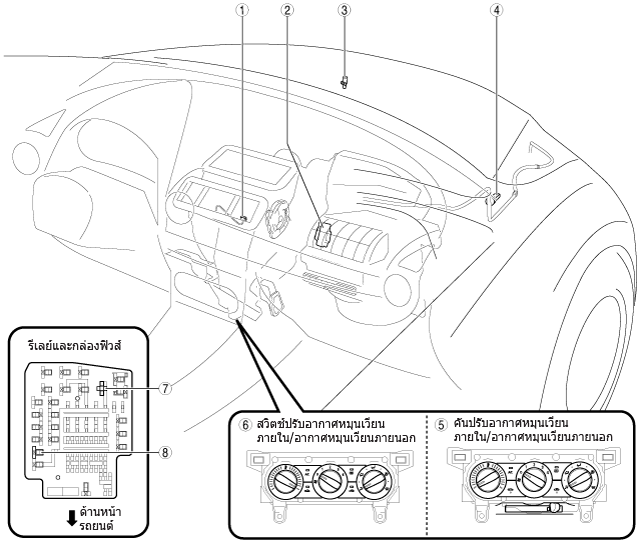

ภาพตำแหน่งระบบควบคุม HVAC [เครื่องปรับอากาศแบบธรรมดา]

id0740a2803600

am2zzw00009675

1	เซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิอีวาปอเรเตอร์ [เครื่องปรับอากาศแบบธรรมดา])
2	แอคทูเอเตอร์อากาศเข้า (รุ่นที่มีแอคทูเอเตอร์อากาศเข้า) (ดู การถอด/ติดตั้งแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศแบบธรรมดา])
3	เซ็นเซอร์อุณหภูมิภายนอก (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศแบบธรรมดา])
4	เซ็นเซอร์แรงดันน้ำยาแอร์ (ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันน้ำยาแอร์ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำยาแอร์ [เครื่องปรับอากาศแบบธรรมดา])
5	ชุดควบคุมอุณหภูมิ (แบบก้าน RECIRCULATE/FRESH) (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การถอดแยก/ประกอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู ตรวจสอบสวิตช์พัดลม [เครื่องปรับอากาศแบบธรรมดา])
6	ชุดควบคุมอุณหภูมิ (แบบสวิตช์ RECIRCULATE/FRESH) (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การถอดแยก/ประกอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู การตรวจสอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]) (ดู ตรวจสอบสวิตช์พัดลม [เครื่องปรับอากาศแบบธรรมดา])
7	รีเลย์โบลเวอร์ (ดู ตำแหน่งรีเลย์) (ดู การตรวจสอบรีเลย์)
8	รีเลย์ A/C (ดู ตำแหน่งรีเลย์) (ดู การตรวจสอบรีเลย์)
