การถอดแยก/ประกอบชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา]

id0740a2802000

รถพวงมาลัยซ้าย (แบบก้าน RECIRCULATE/FRESH)

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงในภาพ

am2zzw00009666

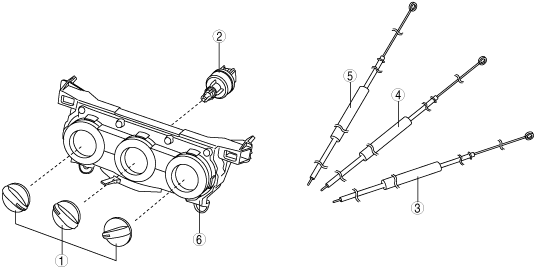

1	ปุ่มหมุน
2	สวิตช์พัดลม
3	สายไฟส่วนผสมอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
4	สายไฟเลือกโหมดทิศทางการไหลของอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
5	สายไฟอากาศเข้า (ดู หมายเหตุการถอดขั้วต่อ)
6	ชุดควบคุมอุณหภูมิ

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดสาย

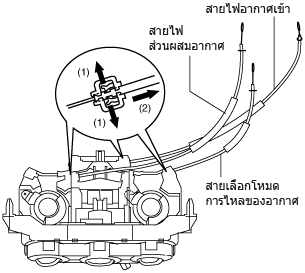

1.  ถอดตามลำดับที่แสดงในภาพ

am2zzw00009667

รถพวงมาลัยซ้าย (แบบสวิตซ์ RECIRCULATE/FRESH)

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงในภาพ

am2zzw00009668

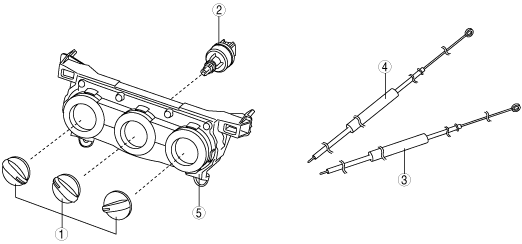

1	ปุ่มหมุน
2	สวิตช์พัดลม
3	สายไฟส่วนผสมอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
4	สายไฟเลือกโหมดทิศทางการไหลของอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
5	ชุดควบคุมอุณหภูมิ

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดสาย

1.  ถอดตามลำดับที่แสดงในภาพ

am2zzw00009669

รถพวงมาลัยขวา (แบบก้าน RECIRCULATE/FRESH)

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงในภาพ

am2zzw00009670

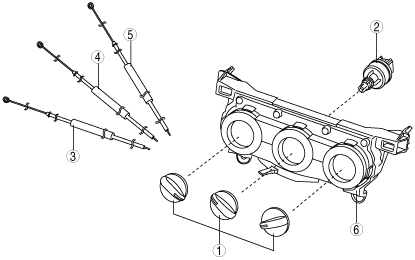

1	ปุ่มหมุน
2	สวิตช์พัดลม
3	สายไฟส่วนผสมอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
4	สายไฟเลือกโหมดทิศทางการไหลของอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
5	สายไฟอากาศเข้า (ดู หมายเหตุการถอดขั้วต่อ)
6	ชุดควบคุมอุณหภูมิ

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดสาย

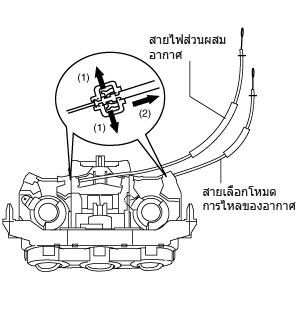

1.  ถอดตามลำดับที่แสดงในภาพ

am2zzw00009671

รถพวงมาลัยขวา (แบบสวิตซ์ RECIRCULATE/FRESH)

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงในภาพ

am2zzw00009672

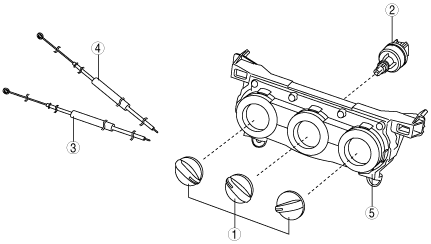

1	ปุ่มหมุน
2	สวิตช์พัดลม
3	สายไฟส่วนผสมอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
4	สายไฟเลือกโหมดทิศทางการไหลของอากาศ (ดู หมายเหตุการถอดขั้วต่อ)
5	ชุดควบคุมอุณหภูมิ

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดสาย

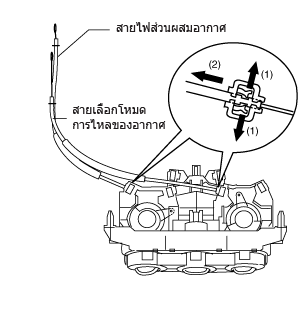

1.  ถอดตามลำดับที่แสดงในภาพ

am2zzw00009673
