การตรวจสอบแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศแบบธรรมดา]

id0740a2801500

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดช่องเก็บของออก (ดู การถอด/ติดตั้งช่องเก็บของ)

3.  ถอดชิ้นส่วนต่อไปนี้ออก (รุ่นที่มีจอแสดงผลตรงกลาง) (รุ่นที่มีระบบ Bluetooth^®):

(1)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

(2)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(3)  แผงตกแต่งด้านหน้า (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(4)  ชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) (รุ่นที่มีจอแสดงผลตรงกลาง)(ดู การถอด/ติดตั้งชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) )

(5)  ชุด Bluetooth^® (รุ่นที่มีระบบ Bluetooth^®)(ดู การถอด/ติดตั้งชุด Bluetooth®)

4.  ถอดแอคทูเอเตอร์อากาศเข้าออก (ดู การถอด/ติดตั้งแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศอัตโนมัติ])

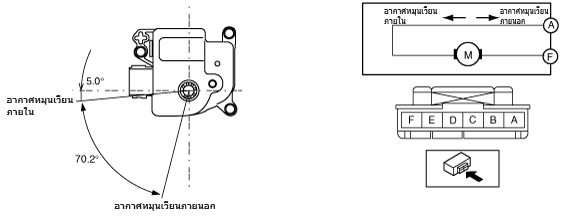

5.  จ่ายแรงเคลื่อนไฟฟ้าขั้วบวกจากแบตเตอรี่ และต่อกราวน์เข้ากับขั้วต่างๆ ของแอคทูเอเตอร์อากาศเข้าตามที่ระบุในตารางด้านล่าง และตรวจสอบสภาวะการทำงาน

ขั้ว B+	ขั้วกราวน์	การทำงาน
A	F	FRESH → RECIRCULATE
F	A	RECIRCULATE → FRESH

am2zzw00008314

รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(2)  แผงตกแต่ง (ดู การถอด/ติดตั้งแผงตกแต่ง)

(3)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

(4)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(5)  แผงตกแต่งด้านหน้า (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(6)  ผงปิดด้านล่าง (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

3.  ถอดแอคทูเอเตอร์อากาศเข้าออก (ดู การถอด/ติดตั้งแอคทูเอเตอร์อากาศเข้า [เครื่องปรับอากาศอัตโนมัติ])

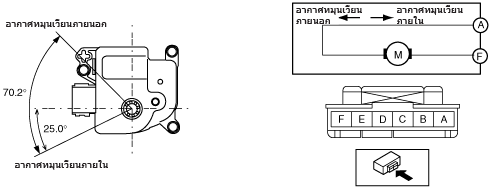

4.  จ่ายแรงเคลื่อนไฟฟ้าขั้วบวกจากแบตเตอรี่ และต่อกราวน์เข้ากับขั้วต่างๆ ของแอคทูเอเตอร์อากาศเข้าตามที่ระบุในตารางด้านล่าง และตรวจสอบสภาวะการทำงาน

ขั้ว B+	ขั้วกราวน์	การทำงาน
A	F	RECIRCULATE → FRESH
F	A	FRESH → RECIRCULATE

am2zzw00008315
