DTC B10BE:12, B10BE:13 [เครื่องปรับอากาศอัตโนมัติ]

คำอธิบาย	• B10BE:12 ― ลัดวงจรไปยังแหล่งจ่ายไฟในเซ็นเซอร์ตรวจจับแสงอาทิตย์ • B10BE:13 ― วงจรเปิดในเซ็นเซอร์ตรวจจับแสงอาทิตย์
สภาวะที่ตรวจพบ	• ความบกพร่องในชุดสายไฟระหว่างเซ็นเซอร์ตรวจจับแสงอาทิตย์และชุดควบคุมอุณหภูมิ
ฟังก์ชั่นการป้องกันความผิดพลาด	ความบกพร่องที่ตรวจพบเมื่อ ON สวิตช์กุญแจ • ค่าอินพุทของเซ็นเซอร์ตรวจจับแสงอาทิตย์ถูกจำกัดอยู่ที่ค่าก่อนเกิดความบกพร่องเท่านั้น เมื่อค่าอยู่ที่ 1,450 W/m² หรือมากกว่า ความบกพร่องที่มีอยู่แล้วเมื่อ ON สวิตช์กุญแจ • ค่าเซ็นเซอร์ตรวจจับแสงอาทิตย์ถูกจำกัดอยู่ที่ 0 W/m²
สาเหตุที่เป็นไปได้	• ขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์บกพร่อง • เซ็นเซอร์ตรวจจับแสงอาทิตย์บกพร่อง • วงจรเปิดในชุดสายไฟระหว่างชุดควบคุมอุณหภูมิและเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างชุดควบคุมอุณหภูมิและเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ขั้วต่อชุดควบคุมอุณหภูมิบกพร่อง • ชุดควบคุมอุณหภูมิบกพร่อง

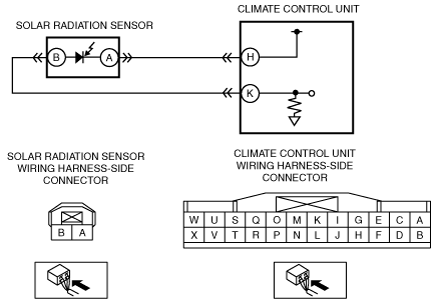

แผนผังวงจรไฟฟ้า

คำอธิบาย

• B10BE:12

― ลัดวงจรไปยังแหล่งจ่ายไฟในเซ็นเซอร์ตรวจจับแสงอาทิตย์

• B10BE:13

― วงจรเปิดในเซ็นเซอร์ตรวจจับแสงอาทิตย์

สภาวะที่ตรวจพบ

• ความบกพร่องในชุดสายไฟระหว่างเซ็นเซอร์ตรวจจับแสงอาทิตย์และชุดควบคุมอุณหภูมิ

ฟังก์ชั่นการป้องกันความผิดพลาด

ความบกพร่องที่ตรวจพบเมื่อ ON สวิตช์กุญแจ

• ค่าอินพุทของเซ็นเซอร์ตรวจจับแสงอาทิตย์ถูกจำกัดอยู่ที่ค่าก่อนเกิดความบกพร่องเท่านั้น เมื่อค่าอยู่ที่ 1,450 W/m² หรือมากกว่า

ความบกพร่องที่มีอยู่แล้วเมื่อ ON สวิตช์กุญแจ

• ค่าเซ็นเซอร์ตรวจจับแสงอาทิตย์ถูกจำกัดอยู่ที่ 0 W/m²

สาเหตุที่เป็นไปได้

• ขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์บกพร่อง

• เซ็นเซอร์ตรวจจับแสงอาทิตย์บกพร่อง

• วงจรเปิดในชุดสายไฟระหว่างชุดควบคุมอุณหภูมิและเซ็นเซอร์ตรวจจับแสงอาทิตย์

• ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างชุดควบคุมอุณหภูมิและเซ็นเซอร์ตรวจจับแสงอาทิตย์

• ขั้วต่อชุดควบคุมอุณหภูมิบกพร่อง

• ชุดควบคุมอุณหภูมิบกพร่อง

แผนผังวงจรไฟฟ้า

ขั้นตอน	การตรวจสอบ	การดำเนินการ
1	ตรวจสอบขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์ • หมุนสวิตช์กุญแจไปที่ OFF • ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5]) (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • ปลดขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ตรวจสอบขั้วต่อและขั้วต่างๆ (การกัดกร่อน, ความเสียหาย, พินหลุด) • ขั้วต่อและขั้วต่างๆ ปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ซ่อมแซม/เปลี่ยนขั้วต่อหรือขั้วต่าง หลังเสร็จสิ้นขั้นตอนการซ่อมแซม ให้ไปยังขั้นตอนถัดไป
2	ตรวจสอบเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ตรวจสอบเซ็นเซอร์ตรวจจับแสงอาทิตย์ (ดู การตรวจสอบเซ็นเซอร์ตรวจจับแสงอาทิตย์ [เครื่องปรับอากาศอัตโนมัติ]) • ปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	เปลี่ยนเซ็นเซอร์ตรวจจับแสงอาทิตย์ (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับแสงอาทิตย์ [เครื่องปรับอากาศอัตโนมัติ]) ไปยังขั้นตอนถัดไป
3	ตรวจสอบวงจรเปิดในวงจรเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ปลดขั้วต่อชุดควบคุมอุณหภูมิและขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์ • มีความต่อเนื่องระหว่างขั้วต่อไปนี้ของชุดควบคุมอุณหภูมิและเซ็นเซอร์ตรวจจับแสงอาทิตย์ ใช่หรือไม่? ― H—A ― K—B	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ซ่อมแซมชุดสายไฟ ไปยังขั้นตอนถัดไป
4	ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรเซ็นเซอร์ตรวจจับแสงอาทิตย์ • ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5]) (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • ON สวิตช์กุญแจ • วัดแรงเคลื่อนไฟฟ้าที่ขั้ว A ของขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์ และขั้ว B ของขั้วต่อด้านชุดสายไฟเซ็นเซอร์ตรวจจับแสงอาทิตย์ • วัดแรงเคลื่อนไฟฟ้าได้ ใช่หรือไม่?	ใช่	ซ่อมแซมชุดสายไฟ ไปยังขั้นตอนถัดไป
ไม่ใช่	ไปยังขั้นตอนถัดไป
5	ตรวจสอบสภาพของขั้วต่อชุดควบคุมอุณหภูมิ • หมุนสวิตช์กุญแจไปที่ OFF • ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5]) (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • ตรวจสอบขั้วต่อและขั้วต่างๆ (การกัดกร่อน, ความเสียหาย, พินหลุด) • ขั้วต่อและขั้วต่างๆ ปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ซ่อมแซมหรือเปลี่ยนชุดสายไฟ, ขั้วต่อ หรือขั้วที่บกพร่อง หลังเสร็จสิ้นขั้นตอนการซ่อมแซม ให้ไปยังขั้นตอนถัดไป
6	ตรวจสอบว่ารหัส DTC เดิมไม่แสดงขึ้นมาอีก • ต่อขั้วต่อที่ปลดออกกลับคืน • ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5]) (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • ON สวิตช์กุญแจ • ล้างรหัส DTC ของชุดควบคุมอุณหภูมิโดยใช้ M-MDS (ดู การลบรหัส DTC [เครื่องปรับอากาศอัตโนมัติ]) • ดำเนินการตรวจสอบรหัส DTC ของชุดควบคุมอุณหภูมิโดยใช้ M-MDS (ดู การแสดงรหัส DTC [เครื่องปรับอากาศอัตโนมัติ]) • รหัส DTC เดิมแสดงขึ้น ใช่หรือไม่?	ใช่	ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1 • หากความบกพร่องไม่เกิดซ้ำอีก ให้ไปยังขั้นตอนถัดไป • หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยนชุดควบคุมอุณหภูมิ (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ]) ไปยังขั้นตอนถัดไป
ไม่ใช่	ไปยังขั้นตอนถัดไป
7	ตรวจสอบว่าไม่มีรหัส DTC อื่นแสดงขึ้น ตรวจสอบรหัส DTC อื่นๆ • มีรหัส DTC อื่นๆ แสดงขึ้น ใช่หรือไม่?	ใช่	ทำการตรวจสอบรหัส DTC ที่เกี่ยวข้อง
ไม่ใช่	การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว

ขั้นตอน

การตรวจสอบ

การดำเนินการ

ตรวจสอบขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์

• หมุนสวิตช์กุญแจไปที่ OFF

• ถอดสายขั้วลบแบตเตอรี่ออก

(ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])

(ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

• ปลดขั้วต่อเซ็นเซอร์ตรวจจับแสงอาทิตย์

• ตรวจสอบขั้วต่อและขั้วต่างๆ (การกัดกร่อน, ความเสียหาย, พินหลุด)

• ขั้วต่อและขั้วต่างๆ ปกติ ใช่หรือไม่?
