ภาพตำแหน่ง DSC

id041500802100

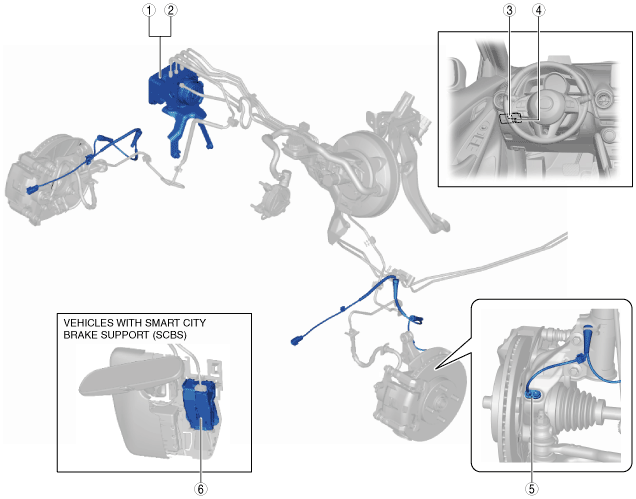

ด้านหน้ารถยนต์ (รถพวงมาลัยซ้าย)

am2zzw00007324

1	ชุด DSC HU/CM (ดู การถอด/ติดตั้งชุด DSC HU/CM [รถพวงมาลัยซ้าย]) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ DSC) (ดู การตรวจสอบชุด DSC HU/CM)
2	เซ็นเซอร์แรงดันน้ำมันเบรก (ในชุด DSC HU/CM) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำมันเบรก) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ DSC)
3	สวิตช์ DSC OFF (ดู การถอด/ติดตั้งสวิตช์ DSC OFF) (ดู การตรวจสอบสวิตช์ DSC OFF)
4	สวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS) (รถรุ่นที่มีสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การถอด/ติดตั้งสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การตรวจสอบสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS))
5	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)
6	เลเซอร์เซ็นเซอร์ (รถรุ่นที่มีระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การตรวจสอบเลเซอร์เซ็นเซอร์) (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

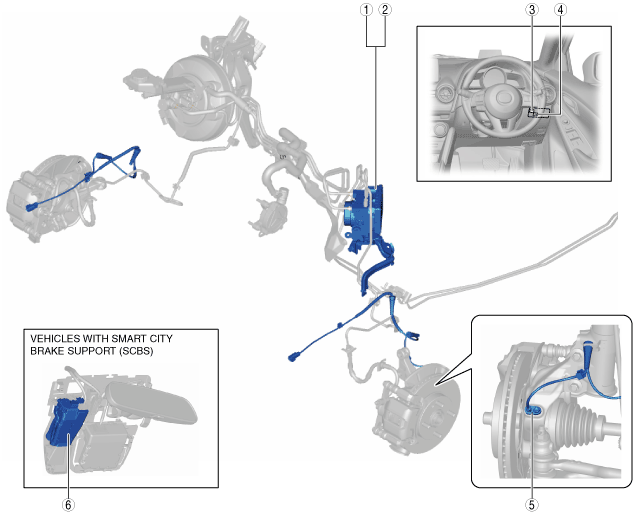

ด้านหน้ารถยนต์ (รถพวงมาลัยขวา)

am2zzw00007325

1	ชุด DSC HU/CM (ดู การถอด/ติดตั้งชุด DSC HU/CM [รถพวงมาลัยขวา]) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ DSC) (ดู การตรวจสอบชุด DSC HU/CM)
2	เซ็นเซอร์แรงดันน้ำมันเบรก (ในชุด DSC HU/CM) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำมันเบรก) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ DSC)
3	สวิตช์ DSC OFF (ดู การถอด/ติดตั้งสวิตช์ DSC OFF) (ดู การตรวจสอบสวิตช์ DSC OFF)
4	สวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS) (รถรุ่นที่มีสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การถอด/ติดตั้งสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การตรวจสอบสวิตช์ปิดระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS))
5	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)
6	เลเซอร์เซ็นเซอร์ (รถรุ่นที่มีระบบช่วยหยุดรถอัตโนมัติที่ความเร็วต่ำ (SCBS)) (ดู การตรวจสอบเลเซอร์เซ็นเซอร์) (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

ด้านหลังรถยนต์

am2zzw00007326

1	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง [เบรกหลัง (ดรัมเบรก)]) (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง [เบรกหลัง (จานดิสก์เบรก)]) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง)
