การตรวจสอบเลเซอร์เซ็นเซอร์

id041500802700

การตรวจสอบทั่วไป

คำเตือน

•  เพื่อป้องกันการบาดเจ็บที่ดวงตา ห้ามมองเซ็นเซอร์เลเซอร์โดยใช้อุปกรณ์นำแสงที่มีกำลังขยาย เช่น แว่นขยายหรือกล้องจุลทรรศน์ และเลนส์ใกล้วัตถุ ที่มีระยะห่างจากเซ็นเซอร์ 100 มม. {3.94 นิ้ว}

•  เนื่องจากต้องถือแผ่นสะท้อนแสงไว้ในมือ ถ้าใช้แผ่นสะท้อนแสงที่มีน้ำหนักมาก เช่น แผ่นโลหะ อาจเผลอทำตกและส่งผลให้เกิดอุบัติเหตุได้ ดังนั้น ให้ใช้วัสดุที่มีน้ำหนักเบา เช่น แผ่นพลาสติกหรือกระดาษแข็งเป็นแผ่นสะท้อนแสง

ข้อควรระวัง

•  ให้ปฏิบัติงานในระยะซึ่งห่างจากด้านหน้ารถประมาณ 6 ม. {20 ฟุต} หรือมากกว่า

•  นำสัมภาระออกจากห้องโดยสารและช่องเก็บของเพื่อให้รถยนต์อยู่ในสภาวะไม่มีน้ำหนักบรรทุก

•  ปรับแรงดันลมยางของยางแต่ละเส้นให้เท่ากับค่าที่กำหนด

1.  วิธีการทำแผ่นสะท้อนแสงอย่างง่าย ให้ใช้แผ่นอะลูมิเนียมฟอยล์ที่หาซื้อได้ทั่วไปสามแผ่นวางซ้อนให้เหลื่อมกันและติดเข้ากับแผ่นพลาสติกหรือแผ่นกระดาษแข็ง โดยให้แต่ละด้านมีความยาว 50 ซม. {20 นิ้ว} หรือมากกว่า

หมายเหตุ

•  ถ้าใช้แผ่นอะลูมิเนียมฟอยล์สองหรือสามแผ่น แสงสะท้อนในระดับใกล้อินฟราเรดอาจอ่อนลง และ M-MDS จะไม่สามารถตรวจวัดระยะที่ถูกต้องได้

•  สามารถใช้วัสดุที่ใช้สะท้อนแสงหรือวัสดุที่ช่วยให้แสงสะท้อนในระดับใกล้อินฟราเรดแทนแผ่นอะลูมิเนียมฟอยล์

2.  จอดรถยนต์บนพื้นราบ

3.  เชื่อมต่อ M-MDS เข้ากับ DLC-2

4.  หลังการระบุรุ่นรถยนต์ จะสามารถเลือกรายการต่อไปนี้ได้จากหน้าจอเริ่มต้นของ M-MDS

(1)  “Data logger”

(2)  “Module”

(3)  “SCBS”

5.  เลือก “DIST_BMP_TGT” จากตารางการตรวจสอบข้อมูล/PID

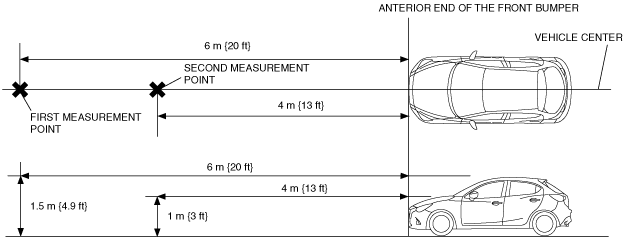

6.  ยืนในตำแหน่งห่างจากปลายกันชนหน้า 6 ม. {20 ฟุต} และถือแผ่นสะท้อนแสงที่ทำขึ้นในขั้นตอนที่ 1 ให้สูงจากพื้นดิน 1.5 ม. {4.9 ฟุต} เพื่อตรวจสอบการแสดงผลบนหน้าจอ M-MDS ที่ระยะ 6 ม. {20 ฟุต}

7.  จากนั้น ให้ขยับไปที่ตำแหน่งห่างจากปลายกันชนหน้า 4 ม. {13 ฟุต} และถือแผ่นสะท้อนแสงที่ทำขึ้นให้สูงจากพื้นดิน 1 ม. {3 ฟุต} เพื่อตรวจสอบการแสดงผลบนหน้าจอ M-MDS ที่ระยะ 4 ม. {13 ฟุต}

am2zzw00009903

หมายเหตุ

•  สัญลักษณ์มาสด้าที่กันชนหน้าจะเป็นตัวกำหนดตำแหน่งกึ่งกลางบริเวณหลังรถ

•  ค่าการตรวจสอบ “DIST_BMP_TGT” จะแสดงโดยเพิ่มขึ้นครั้งละ 1 ม. {3 ขึ้น}

8.  ถ้ามีอาการผิดปกติขึ้น ให้ตรวจสอบว่าไม่มีความเสียหายที่แถบของเลเซอร์เซ็นเซอร์และในพื้นที่ติดตั้งเลเซอร์เซ็นเซอร์บนกระจกบังลมหน้า (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

•  ถ้ามีอาการผิดปกติขึ้นกับแถบของเลเซอร์เซ็นเซอร์ ให้เปลี่ยนเลเซอร์เซ็นเซอร์ (ดู การถอด/ติดตั้งเลเซอร์เซ็นเซอร์)

•  ถ้ามีอาการผิดปกติในพื้นที่ติดตั้งเลเซอร์เซ็นเซอร์บนกระจกบังลมหน้า ให้เปลี่ยนกระจกบังลมหน้าใหม่ (ดู การถอดกระจกบังลมหน้า) (ดู การติดตั้งกระจกบังลมหน้า)
