ภาพตำแหน่ง ABS

id041300801100

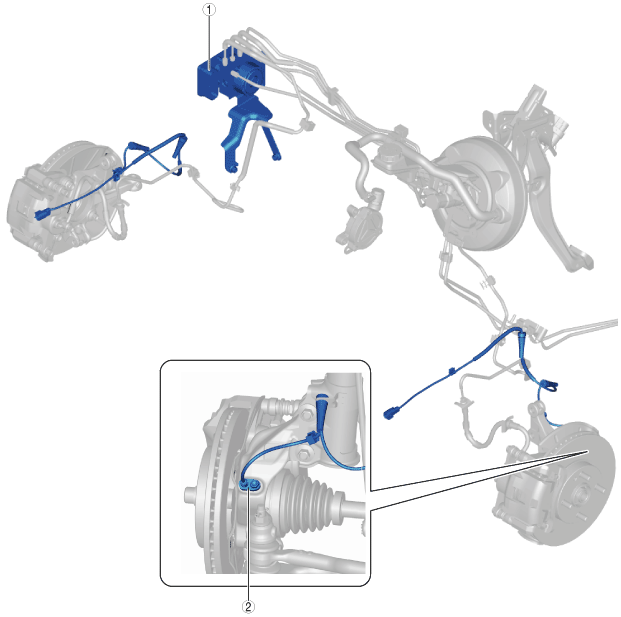

ด้านหน้ารถยนต์ (รถพวงมาลัยซ้าย)

am2zzw00007470

1	ชุด ABS HU/CM (ดู การถอด/ติดตั้งชุด ABS HU/CM [รถพวงมาลัยซ้าย]) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ ABS) (ดู การตรวจสอบชุด ABS HU/CM)
2	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)

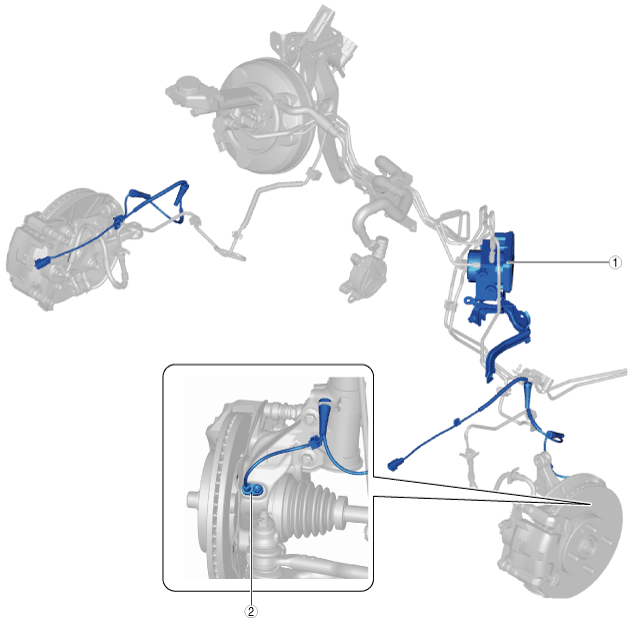

ด้านหน้ารถยนต์ (รถพวงมาลัยขวา)

am2zzw00007471

1	ชุด ABS HU/CM (ดู การถอด/ติดตั้งชุด ABS HU/CM [รถพวงมาลัยขวา]) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ ABS) (ดู การตรวจสอบชุด ABS HU/CM)
2	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหน้า)

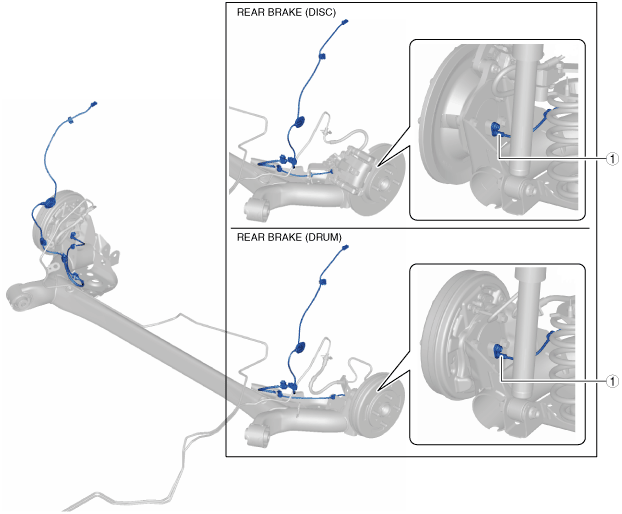

ด้านหลังรถยนต์

am2zzw00007326

1	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง [เบรกหลัง (ดรัมเบรก)]) (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง [เบรกหลัง (จานดิสก์เบรก)]) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง)
