การถอด/ติดตั้งเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง [เบรกหลัง (จานดิสก์เบรก)]

id0413008005f4

5HB

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(2)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(3)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(4)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(5)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(6)  เบาะรองนั่งด้านหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งด้านหลัง)

(7)  โบลท์สำหรับติดตั้งสลักยึดด้านล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(8)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(9)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

2.  ถอดขั้วต่อเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง

am2zzw00011748

3.  ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากคลิป

4.  กดแถบล็อกเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง และบีบเซ็นเซอร์ออกไปทางด้านนอกรถ

am2zzw00007656

5.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  หลังการติดตั้ง ให้ตรวจสอบว่าเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังไม่บิดเป็นเกลียว

am2zzw00007440

1	โบลท์
2	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง

4SD

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(2)  เบาะรองนั่งด้านหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งด้านหลัง)

(3)  แผงตกแต่งซุ้มล้อ (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

2.  ถอดขั้วต่อเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง

am2zzw00011749

3.  ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากคลิป

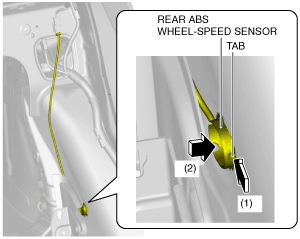

4.  กดแถบล็อกเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง และบีบเซ็นเซอร์ออกไปทางด้านนอกรถ

am2zzw00007657

5.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  หลังการติดตั้ง ให้ตรวจสอบว่าเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังไม่บิดเป็นเกลียว

am2zzw00007440

1	โบลท์
2	เซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง
