การถอด/ติดตั้งชุด ABS HU/CM [รถพวงมาลัยซ้าย]
id0413008014d1
1. ถอดฉนวนกันความร้อนออก
am2zzw00007311
|
2. ถอดออกตามลำดับที่ระบุไว้ในตาราง
3. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
4. หลังจากการติดตั้ง ให้เติมน้ำมันเบรก, ไล่อากาศ และตรวจสอบการรั่วซึมของของเหลว (ดู การไล่อากาศในน้ำมันเบรก)
5. ปฏิบัติขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ ABS (เฉพาะเมื่อเปลี่ยนชิ้นส่วนใหม่) (ดู ขั้นตอนการตั้งค่าเริ่มต้นของเซ็นเซอร์ส่วนประกอบที่เกี่ยวข้องกับ ABS)
6. ล้างรหัส DTC ออกจากหน่วยความจำ (ดู การล้างรหัส DTC [ABS HU/CM])

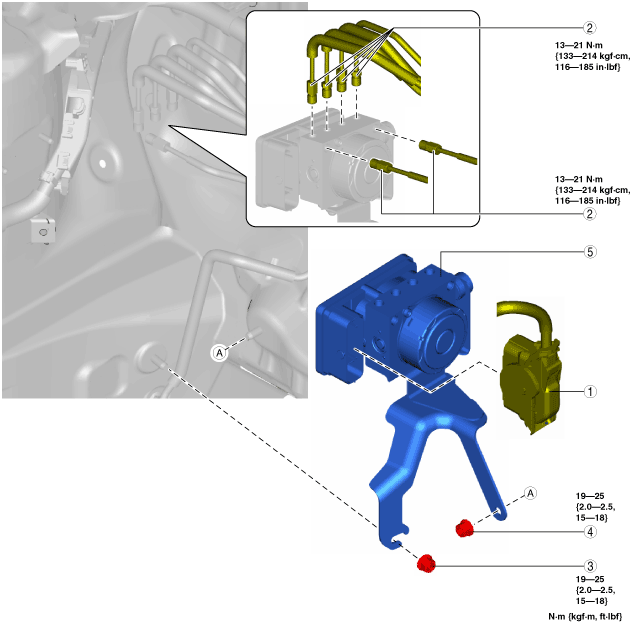

am2zzw00007441
|
|
1
|
ขั้วต่อชุด ABS HU/CM
|
|
2
|
ท่อเบรก
|
|
3
|
น็อต
|
|
4
|
น็อต
|
|
5
|
ส่วนประกอบชุด ABS HU/CM
|

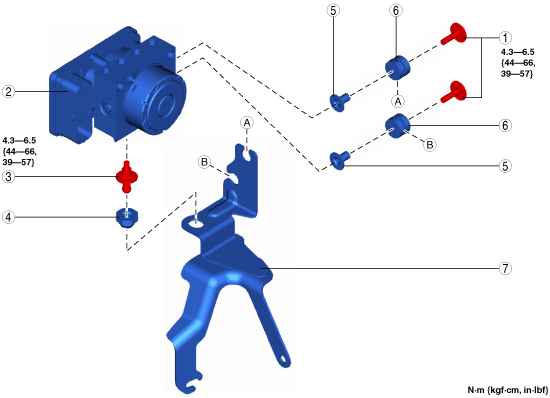

am2zzw00007442
|
|
1
|
โบลท์
|
|
2
|
ชุด ABS HU/CM
|
|
3
|
โบลท์
|
|
4
|
ยางแท่นเครื่อง
|
|
5
|
สเปเซอร์
|
|
6
|
ยางแท่นเครื่อง
|
|
7
|
ฐานยึด
|
หมายเหตุการถอดขั้วต่อชุด ABS HU/CM
1. ดึงก้านล็อกลงตามทิศทางลูกศรขณะกดที่แถบของก้านล็อก
am2zzw00007443
|
2. ถอดขั้วต่อชุด ABS HU/CM
วิธีถอดท่อเบรก
1. ทำเครื่องหมายปรับแนวบนท่อเบรกและชุด ABS HU/CM

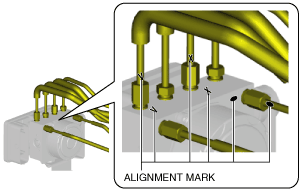

am2zzw00007444
|
2. ใช้เทปพันที่ขั้วต่อ เพื่อป้องกันน้ำมันเบรกไหลเข้า
3. ปลดท่อเบรกออก
วิธีติดตั้งท่อเบรก
1. จัดตำแหน่งเครื่องหมายที่ทำก่อนการถอด แล้วติดตั้งท่อเบรกลงในชุด ABS HU/CM และข้อต่อท่อเบรก ดังแสดงในรูป
am2zzw00007445
|
หมายเหตุการติดตั้งขั้วต่อชุด ABS HU/CM
1. ต่อขั้วต่อและดึงก้านล็อกขึ้นตามทิศทางลูกศร
am2zzw00007446
|
2. หลังจากต่อขั้วต่อแล้ว ให้ตรวจสอบว่าได้กดฝาปิดขั้วต่อจนสนิท
