การถอด/ติดตั้งสายเบรกมือด้านหลัง [เบรกหลัง (ดรัมเบรก)]
id0412008013g1
1. ถอดถาดคอนโซลกลางออก (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)
2. คลายนอตปรับตั้ง (ดู การปรับตั้งคันเบรกมือ)
3. ถอดฝาปิดด้านข้างถังน้ำมันเชื้อเพลิงออก (ดู การถอด/ติดตั้งฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง)
4. ถอดน็อตติดตั้งฉนวนกันความร้อน (ตรงกลาง หมายเลข 2) และเลื่อนไปทางด้านหน้ารถ (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])
5. ถอดน็อตติดตั้งฉนวนกันความร้อน (ตรงกลาง หมายเลข 1) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

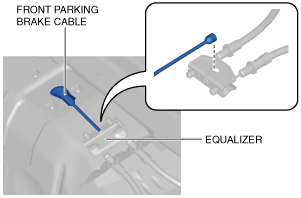

6. ถอดสายเบรกมือด้านหน้าออกจากอีควอไลเซอร์
am2zzw00007295
|

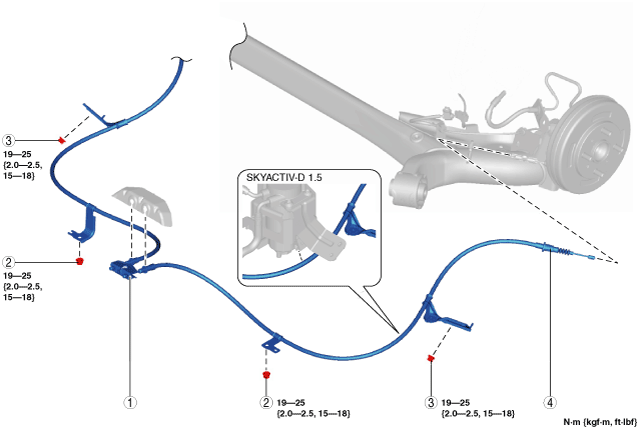

7. ถอดออกตามลำดับที่ระบุไว้ในตาราง
8. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
9. หลังจากติดตั้งแล้ว ให้ตรวจสอบระยะการทำงานของคันเบรกมือ (ดู การตรวจสอบคันเบรกมือ)
adejjw00010334
|
|
1
|
สายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)
|
|
2
|
น็อต
|
|
3
|
น็อต
|
|
4
|
สายเบรกมือด้านหลัง (ด้านปลายสาย)
|
หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)

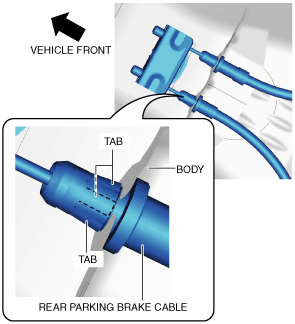

1. กดที่ก้านล็อกสายเบรกมือด้านหลังแล้วถอดสายเบรกมือด้านหลังออกจากตัวเรือน
am2zzw00007296
|
หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านปลายสาย)
1. บิดก้านล็อกปลายสายตามทิศทางลูกศร (1) ดังภาพ
am2zzw00007297
|
2. เลื่อนปลายสายเบรกมือด้านหลังไปตามทิศทางลูกศร (2) ที่แสดงในรูป และปลดออกจากปลายสาย ดังรูป

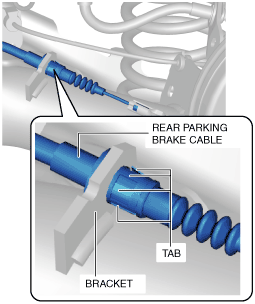

3. กดที่ก้านล็อกสายเบรกมือด้านหลังแล้วถอดสายเบรกมือด้านหลังออกจากโครงยึด
am2zzw00007298
|
หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านปลายสาย)
1. ติดตั้งสายเบรกมือด้านหลัง ดังรูป
am2zzw00007298
|
2. ตรวจสอบว่าก้านล็อกของสายเบรกมือด้านหลังล็อกเข้ากับโครงยึดอย่างแน่นหนาดีแล้ว
3. เลื่อนปลายสายเบรกมือด้านหลังไปตามทิศทางที่แสดงในรูป และติดตั้งเข้ากับปลายสาย
am2zzw00007299
|
4. ตรวจสอบว่าก้านล็อกปลายสายล็อกเข้ากับสายเบรกมือด้านหลังแน่นหนาดีแล้ว ดังรูป
หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)

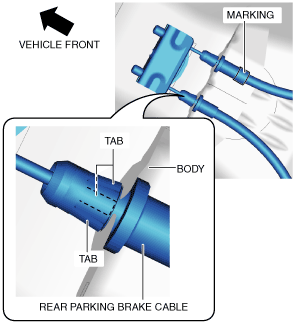

1. ติดตั้งสายเบรกมือด้านหลัง ดังรูป
am2zzw00007300
|
2. ประกอบสายโดยให้ด้านที่มีเครื่องหมายอยู่ทางด้านซ้ายของตัวรถ ดังรูป
3. ตรวจสอบว่าก้านล็อกของสายเบรกมือด้านหลังล็อกเข้ากับตัวเรือนอย่างแน่นหนาดีแล้ว
