การถอด/ติดตั้งสายเบรกมือด้านหลัง [เบรกหลัง (จานดิสก์เบรก)]

id0412008013f9

1.  ถอดถาดคอนโซลกลางออก (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

2.  คลายนอตปรับตั้ง (ดู การปรับตั้งคันเบรกมือ)

3.  ถอดฝาปิดด้านข้างถังน้ำมันเชื้อเพลิงออก (ดู การถอด/ติดตั้งฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง)

4.  ถอดน็อตติดตั้งฉนวนกันความร้อน (ตรงกลาง หมายเลข 2) และเลื่อนไปทางด้านหน้ารถ (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

5.  ถอดน็อตติดตั้งฉนวนกันความร้อน (ตรงกลาง หมายเลข 1) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

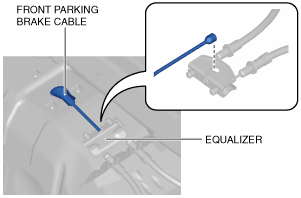

6.  ถอดสายเบรกมือด้านหน้าออกจากอีควอไลเซอร์

am2zzw00007291

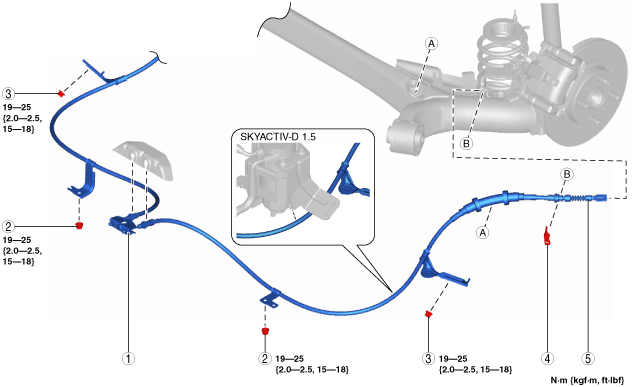

7.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

8.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

9.  หลังจากติดตั้งแล้ว ให้ตรวจสอบระยะการทำงานของคันเบรกมือ (ดู การตรวจสอบคันเบรกมือ)

am2zzw00007292

1	สายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์) (ดู หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)) (ดู หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์))
2	น็อต
3	น็อต
4	คลิป
5	สายเบรกมือด้านหลัง (ด้านคาลิปเปอร์หลัง) (ดู หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านคาลิปเปอร์หลัง)) (ดู หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านคาลิปเปอร์หลัง))

หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)

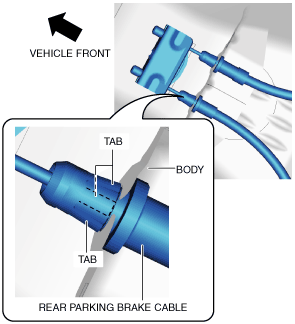

1.  กดที่ก้านล็อกสายเบรกมือด้านหลังแล้วถอดสายเบรกมือด้านหลังออกจากตัวเรือน

am2zzw00007293

หมายเหตุการถอดสายเบรกมือด้านหลัง (ด้านคาลิปเปอร์หลัง)

1.  ถอดสายเบรกมือด้านหลังออกจากคาลิปเปอร์หลัง

2.  ถอดสายเบรกมือด้านหลัง

หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านคาลิปเปอร์หลัง)

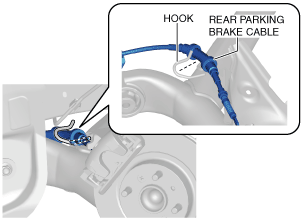

1.  ติดตั้งสายเบรกมือด้านหลังเข้ากับขอเกี่ยวเพลาคานรับแรงบิด

am2zzw00012284

2.  ติดตั้งสายเบรกมือด้านหลังเข้ากับคาลิปเปอร์หลัง

หมายเหตุการติดตั้งสายเบรกมือด้านหลัง (ด้านอีควอไลเซอร์)

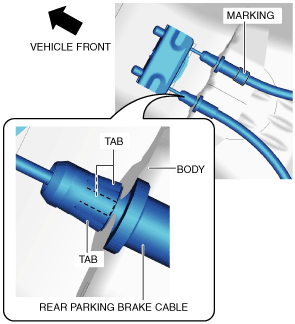

1.  ติดตั้งสายเบรกมือด้านหลัง ดังรูป

am2zzw00007294

2.  ประกอบสายโดยให้ด้านที่มีเครื่องหมายอยู่ทางด้านซ้ายของตัวรถ ดังรูป

3.  ตรวจสอบว่าก้านล็อกของสายเบรกมือด้านหลังล็อกเข้ากับตัวเรือนอย่างแน่นหนาดีแล้ว
