การถอด/ติดตั้งสายเบรกมือด้านหน้า

id041200801200

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(2)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(3)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

2.  ถอดน็อตปรับตั้งออกจากคันเบรกมือ (ดู การถอด/ติดตั้งคันเบรกมือ)

3.  ถอดน็อตติดตั้งฉนวนกันความร้อน (ตรงกลาง หมายเลข 2) และเลื่อนไปทางด้านหน้ารถ (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

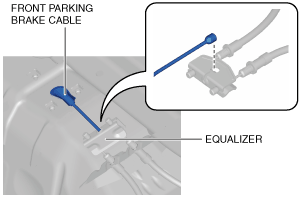

4.  ถอดสายเบรกมือด้านหน้าออกจากอีควอไลเซอร์

am2zzw00007289

5.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  หลังจากติดตั้งแล้ว ให้ตรวจสอบระยะการทำงานของคันเบรกมือ (ดู การตรวจสอบคันเบรกมือ)

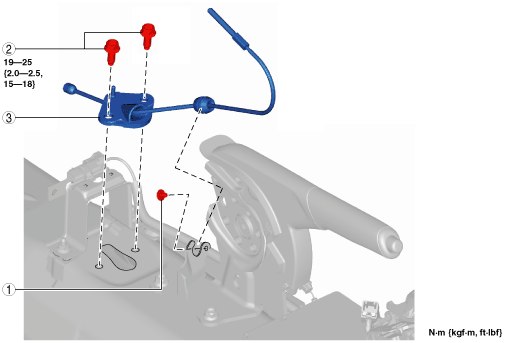

am2zzw00007290

1	คลิป
2	โบลท์
3	สายเบรกมือด้านหน้า
