การถอด/ติดตั้งเพลาคานรับแรงบิด [เบรกหลัง (ดรัมเบรก)]

id0214c9128000

ข้อควรระวัง

•  การปฏิบัติขั้นตอนต่อไปนี้โดยไม่ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกก่อน อาจทำให้วงจรเปิดในชุดสายไฟได้หากชุดสายไฟถูกดึงโดยไม่ตั้งใจ ก่อนที่จะทำการปฏิบัติงานในขั้นตอนต่อไปนี้ ให้ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ด้านเพลา) และยึดไว้ในตำแหน่งที่เหมาะสมซึ่งจะไม่ถูกดึงโดยไม่ตั้งใจขณะทำการซ่อมบำรุง

1.  ถอดหม้อพักไอเสียหลักและแคตตาไลติคคอนเวอร์เตอร์แบบสามทางออกพร้อมกันทั้งชุด (SKYACTIV-G 1.3, SKYACTIV-G 1.5) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

2.  ถอดหม้อพักไอเสียหลักและท่อไอเสียท่อนกลางออกพร้อมกันทั้งชุด (SKYACTIV-D 1.5) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

3.  ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง ออกจากส่วนประกอบของดุมล้อ

am2zzw00007246

4.  ถอดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากตัวยึดและวางไว้ด้านข้างเพื่อไม่ให้กีดขวางการซ่อมแซม

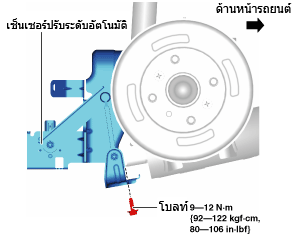

5.  ปลดก้านต่อเซ็นเซอร์ปรับระดับอัตโนมัติ (รุ่นที่มีระบบปรับระดับไฟหน้าอัตโนมัติ)

am2zzw00008122

6.  ปลดปลายสายเบรกมือด้านหลังออกจากปลอกหุ้มปลายสาย

am2zzw00008123

7.  ถอดคลิปและปลดท่อเบรกด้านหลังออก

am2zzw00008124

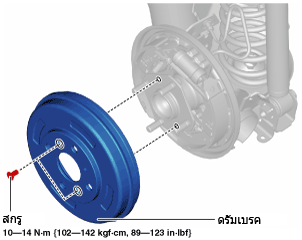

8.  ถอดสกรูออก จากนั้นถอดดรัมเบรกออก

am2zzw00008125

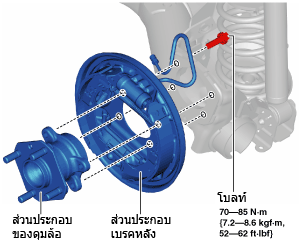

9.  ถอดโบลท์ และถอดส่วนประกอบของดุมล้อและส่วนประกอบเบรกหลังออกจากเพลาคานรับแรงบิด

am2zzw00008126

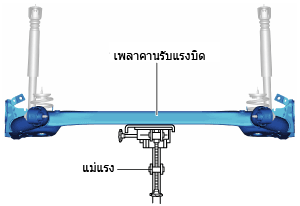

10.  รองรับเพลาคานรับแรงบิดโดยใช้แม่แรง

คำเตือน

•  ถ้าเพลาคานรับแรงบิดหล่นลงมาระหว่างการถอด/ติดตั้ง อาจทำให้บุคคลได้รับบาดเจ็บสาหัสหรือเสียชีวิตได้ หรือรถยนต์อาจได้รับความเสียหาย ให้ใช้แม่แรงเสมอเมื่อถอด/ติดตั้งเพลาคานรับแรงบิดและตรวจสอบว่ามีการรองรับที่มั่นคงปลอดภัยแล้ว

am2zzw00008127

11.  ถอดคอยล์สปริงด้านหลัง (ดู การถอด/ติดตั้งคอยล์สปริงด้านหลัง [เบรกหลัง (ดรัมเบรก)])

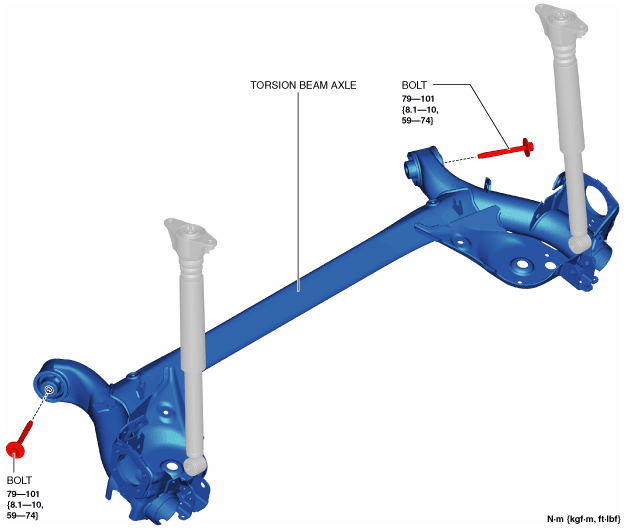

12.  ถอดโบลท์ออก (ดู หมายเหตุการติดตั้งเพลาคานรับแรงบิด)

am2zzw00008128

13.  ลดแม่แรงลงช้าๆ แล้วถอดเพลาคานรับแรงบิดออก

14.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งเพลาคานรับแรงบิด

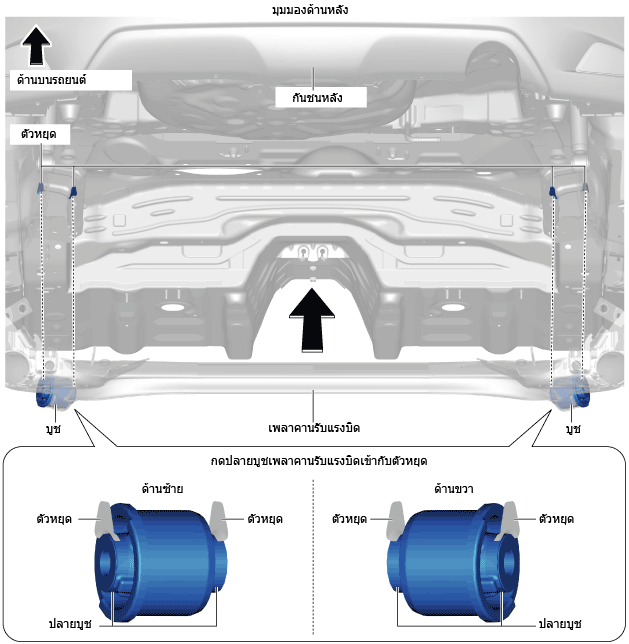

1.  ให้ติดตั้งโบลท์ในขณะที่บีบปลายทั้งสองด้านของบูชเพลาคานรับแรงบิดเข้ากับตัวหยุด ดังรูป

am2zzw00008129
