การถอด/ติดตั้งเพลาคานรับแรงบิด [เบรกหลัง (จานดิสก์เบรก)]

id0214c8128000

ข้อควรระวัง

•  การปฏิบัติขั้นตอนต่อไปนี้โดยไม่ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกก่อน อาจทำให้วงจรเปิดในชุดสายไฟได้หากชุดสายไฟถูกดึงโดยไม่ตั้งใจ ก่อนที่จะทำการปฏิบัติงานในขั้นตอนต่อไปนี้ ให้ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ด้านเพลา) และยึดไว้ในตำแหน่งที่เหมาะสมซึ่งจะไม่ถูกดึงโดยไม่ตั้งใจขณะทำการซ่อมบำรุง

1.  ถอดหม้อพักไอเสียหลักและแคตตาไลติคคอนเวอร์เตอร์แบบสามทางออกพร้อมกันทั้งชุด (SKYACTIV-G 1.3, SKYACTIV-G 1.5) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

2.  ถอดหม้อพักไอเสียหลักและท่อไอเสียท่อนกลางออกพร้อมกันทั้งชุด (SKYACTIV-D 1.5) (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

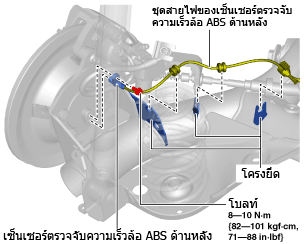

3.  ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง ออกจากส่วนประกอบของดุมล้อ

am2zzw00008245

4.  ถอดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากตัวยึดและวางไว้ด้านข้างเพื่อไม่ให้กีดขวางการซ่อมแซม

5.  ปลดก้านต่อเซ็นเซอร์ปรับระดับอัตโนมัติ (รุ่นที่มีระบบปรับระดับไฟหน้าอัตโนมัติ)

am2zzw00008235

6.  ดึงสายเบรกมือด้านหลังออกจากขอเกี่ยวเพลาคานรับแรงบิด

am2zzw00008246

7.  ถอดชิ้นส่วนต่อไปนี้ออก (ดู การถอด/ติดตั้งส่วนประกอบของดุมล้อ [เบรกหลัง (จานดิสก์เบรก)])

(1)  ส่วนประกอบของคาลิปเปอร์เบรกหลัง

(2)  จานดิสก์เบรกหลัง

(3)  ส่วนประกอบของดุมล้อ

(4)  ฝาครอบกันฝุ่น

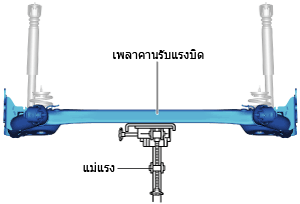

8.  รองรับเพลาคานรับแรงบิดโดยใช้แม่แรง

คำเตือน

•  ถ้าเพลาคานรับแรงบิดหล่นลงมาระหว่างการถอด/ติดตั้ง อาจทำให้บุคคลได้รับบาดเจ็บสาหัสหรือเสียชีวิตได้ หรือรถยนต์อาจได้รับความเสียหาย ให้ใช้แม่แรงเสมอเมื่อถอด/ติดตั้งเพลาคานรับแรงบิดและตรวจสอบว่ามีการรองรับที่มั่นคงปลอดภัยแล้ว

am2zzw00008247

9.  ถอดคอยล์สปริงด้านหลัง (ดู การถอด/ติดตั้งคอยล์สปริงด้านหลัง [เบรกหลัง (จานดิสก์เบรก)])

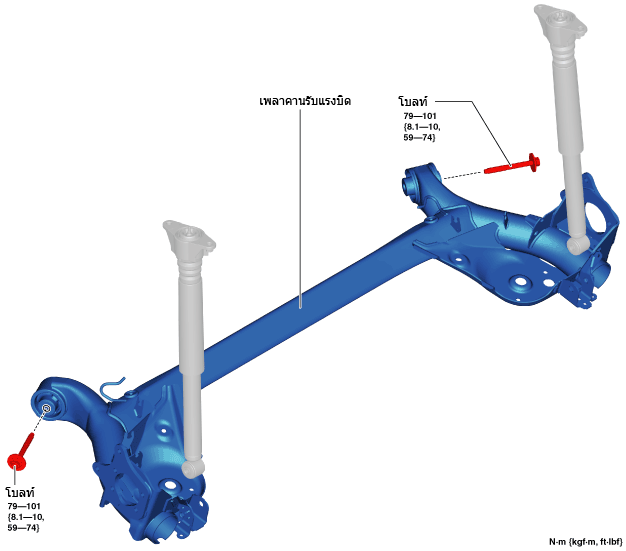

10.  ถอดโบลท์ออก (ดู หมายเหตุการติดตั้งเพลาคานรับแรงบิด)

am2zzw00008248

11.  ลดแม่แรงลงช้าๆ แล้วถอดเพลาคานรับแรงบิดออก

12.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งเพลาคานรับแรงบิด

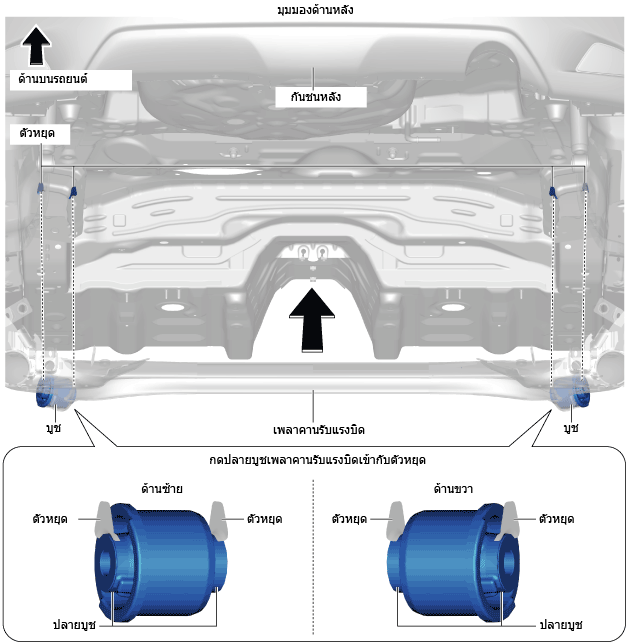

1.  ให้ติดตั้งโบลท์ในขณะที่บีบปลายทั้งสองด้านของบูชเพลาคานรับแรงบิดเข้ากับตัวหยุด ดังรูป

am2zzw00008249
