การเปลี่ยนซีลน้ำมันด้านหลัง [SKYACTIV-G 1.3, SKYACTIV-G 1.5]

id0110q3800900

1.  ถอดเกียร์ขับเคลื่อนล้อหน้า (ดู การถอด/ติดตั้งเกียร์ธรรมดา [F65M-R] (MTX)) (ดู การถอด/ติดตั้งเกียร์ธรรมดา [F66M-R (SKYACTIV-G 1.5)] (MTX)) (ดู การถอด/ติดตั้งเกียร์อัตโนมัติ [CW6A-EL] (ATX))

2.  ถอดล้อช่วยแรง (MTX) หรือแผ่นขับ (ATX) (ดู การถอด/ติดตั้งชุดคลัตช์ [F65M-R] (MTX))(ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R] (MTX)) (ดู การถอด/ติดตั้งแผ่นขับ [CW6A-EL] (ATX))

3.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ac5uuw00000503

1	ซีลน้ำมันด้านหลัง (ดู หมายเหตุการถอดซีลน้ำมันด้านหลัง) (ดู หมายเหตุการติดตั้งซีลน้ำมันด้านหลัง)

หมายเหตุการถอดซีลน้ำมันด้านหลัง

1.  ตัดขอบซีลน้ำมันด้านหลังออกโดยใช้มีดคัตเตอร์

2.  ถอดซีลน้ำมันด้านหลังออกโดยใช้ไขควงปากแบนที่พันปลายด้วยผ้า เพื่อป้องกันไม่ให้ซีลน้ำมันด้านหลังของส่วนที่เลื่อนในเพลาข้อเหวี่ยงได้รับความเสียหาย

am3uuw00008834

หมายเหตุการติดตั้งซีลน้ำมันด้านหลัง

1.  ทาน้ำมันเครื่องที่สะอาดบริเวณด้านในของซีลน้ำมันด้านหลังอันใหม่

2.  ใช้มือจับซีลน้ำมันด้านหลังใส่เข้าในเสื้อสูบ

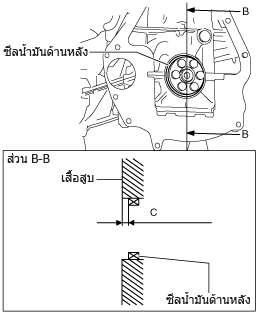

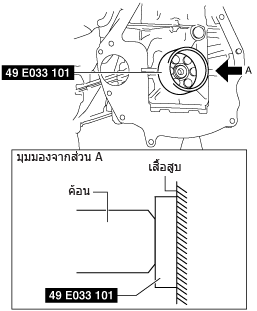

3.  ใช้ เครื่องมือพิเศษ (SST) และค้อนตอกซีลน้ำมันให้เสมอกัน

am3uuw00008835

am2zzw00011113
