การเปลี่ยนซีลน้ำมันด้านหลัง [SKYACTIV-D 1.5]

id0110q2800900

1.  ถอดชุดเกียร์ (ดู การถอด/ติดตั้งเกียร์ธรรมดา [F66M-R (SKYACTIV-D 1.5)] (MTX)) (ดู การถอด/ติดตั้งเกียร์อัตโนมัติ [EW6A-EL] (ATX))

2.  ถอดล้อช่วยแรงแบบสองชั้น (MTX) หรือแผ่นขับ (ATX) ออก (ดู การถอด/ติดตั้งชุดคลัตช์ [F66M-R] (MTX)) (ดู การถอด/ติดตั้งแผ่นขับ [EW6A-EL] (ATX))

3.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

adejjw00012819

1	ซีลน้ำมันด้านหลัง (ดู หมายเหตุการถอดซีลน้ำมันด้านหลัง) (ดู หมายเหตุการติดตั้งซีลน้ำมันด้านหลัง)

หมายเหตุการถอดซีลน้ำมันด้านหลัง

1.  ใช้มีดตัดที่ขอบซีลน้ำมัน

2.  ถอดซีลน้ำมันโดยใช้ไขควงปากแบนที่พันปลายด้วยผ้าสะอาด เพื่อป้องกันไม่ให้ซีลน้ำมันของส่วนที่เลื่อนในเพลาข้อเหวี่ยงได้รับความเสียหาย

am2zzw00010152

หมายเหตุการติดตั้งซีลน้ำมันด้านหลัง

1.  ทาน้ำมันเครื่องที่สะอาดบริเวณด้านในของซีลน้ำมันด้านหลังอันใหม่

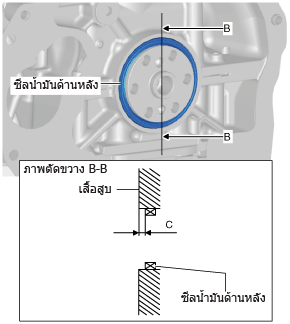

2.  ใช้มือจับซีลน้ำมันด้านหลังใส่เข้าในเสื้อสูบ

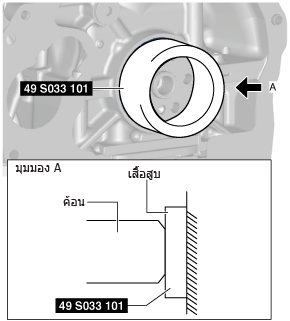

3.  ใช้ เครื่องมือพิเศษ (SST) และค้อนตอกซีลน้ำมันให้เสมอกัน

am2zzw00010153

am2zzw00010154
