1
|
วัตถุประสงค์: บันทึกข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA และผลการทดสอบระบบตรวจสอบวิเคราะห์ปัญหาเพื่อนำมาใช้กับการตรวจสอบการวิเคราะห์ซ้ำ
-
หมายเหตุ
-
• การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
• บันทึกข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA และผลการทดสอบระบบตรวจสอบวิเคราะห์ปัญหา (เกี่ยวข้องกับการจุดระเบิดไม่ครบสูบ) ลงในใบคำสั่งซ่อม
|
—
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|

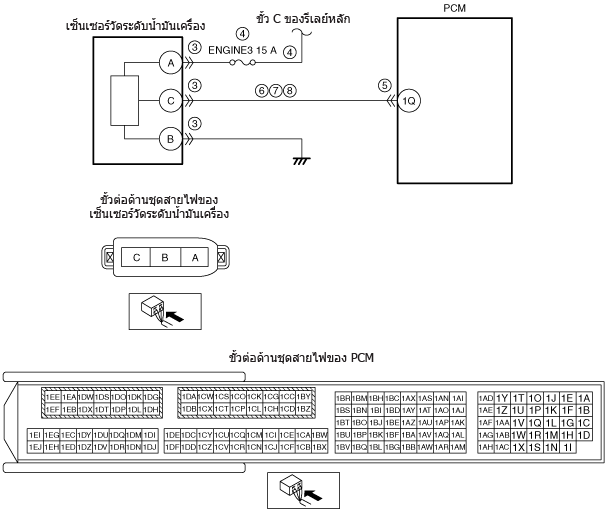

ตรวจสอบสภาพของขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแหล่งจ่ายไฟเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• ตรวจสอบว่าได้ปลดขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่องออกแล้ว
• OFF สวิตช์กุญแจ
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว A ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเป็น B+ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ ENGINE3 15 A
• หากฟิวส์ขาด:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์หลักและขั้ว A ของเซ็นเซอร์วัดระดับน้ำมันเครื่องหรือไม่
-
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
-
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์
• หากฟิวส์เสียหาย:
• เปลี่ยนฟิวส์
• หากฟิวส์ปกติ:
-
― โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์หลักและขั้ว A ของเซ็นเซอร์วัดระดับน้ำมันเครื่องหรือไม่
-
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
-
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 9
|
|
5
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ปลดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบการลัดวงจรไปยังกราวน์ในวงจรการสื่อสาร LIN ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้วต่อ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้ว 1Q ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบการลัดวงจรไปยังแหล่งจ่ายไฟในวงจรการสื่อสาร LIN ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้วต่อ PCM ออกแล้ว
• OFF สวิตช์กุญแจ
• วัดแรงเคลื่อนไฟฟ้าระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง (ด้านชุดสายไฟ) และกราวน์
• แรงเคลื่อนไฟฟ้าเท่ากับ 0 โวลต์ ใช่หรือไม่?
|
ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้ว 1CP ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังแหล่งจ่ายไฟของชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
8
|
ตรวจสอบวงจรเปิดในวงจรการสื่อสาร LIN ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง
• ตรวจสอบว่าได้ถอดขั้วต่อเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้วต่อ PCM ออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่อง (ด้านชุดสายไฟ) และขั้ว 1Q ของ PCM (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
เปลี่ยนเซ็นเซอร์วัดระดับน้ำมันเครื่อง จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของเซ็นเซอร์วัดระดับน้ำมันเครื่องและขั้ว 1Q ของ PCM หรือไม่ ถ้ามีขั้วต่อร่วม:
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 9
|
|
9
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ดำเนินการทดสอบด้วยตนเอง KOEO
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
10
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
