DTC P2581:00 [SKYACTIV-D 1.5]
id0102q2448300
|
DTC P2581:00 |
วงจรชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) มีอินพุทสูง |
|---|---|
|
สภาวะที่ตรวจพบ
|
• ถ้าแรงเคลื่อนไฟฟ้าอินพุทที่ขั้ว 1EJ ของ PCM สูงกว่า 2.5 โวลต์ เป็นเวลา 3.5 วินาที PCM จะระบุว่าชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) มีอินพุทสูง
สภาวะการตรวจสอบ
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
• เป็นการตรวจสอบแบบต่อเนื่อง (ระบบเทอร์โบ)
• ไฟเตือนระบบเครื่องยนต์จะติดสว่างหาก PCM ตรวจพบสภาวะความบกพร่องตามข้อมูลข้างต้นในช่วงรอบการขับขี่แรก
• ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA สามารถใช้งานได้
• รหัส DTC ถูกบันทึกลงในหน่วยความจำ PCM
|
|
ฟังก์ชั่นการป้องกันความผิดพลาด
|
• ระงับการควบคุม EGR
• ระงับการควบคุมการฟื้นฟูกรองเขม่าดีเซลแบบอัตโนมัติ
• หยุดการดับเครื่องยนต์โดยการใช้งานฟังก์ชั่น i-stop
|
|
สาเหตุที่เป็นไปได้
|
• ขั้วหรือขั้วต่อของชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) บกพร่อง
• ขั้วหรือขั้วต่อ PCM บกพร่อง

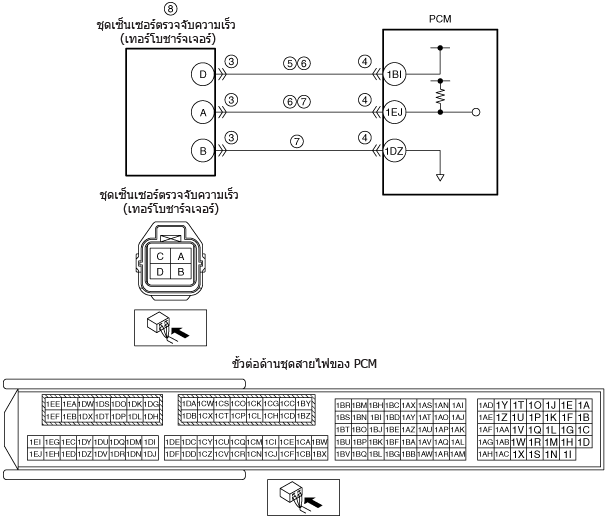

• ลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างขั้วต่อไปนี้:
• ขั้วหรือขั้วต่อ PCM บกพร่อง
• ลัดวงจรระหว่างกันในวงจรแหล่งจ่ายไฟชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) และวงจรสัญญาณ
• วงจรเปิดในชุดสายไฟระหว่างขั้วต่อไปนี้:
• ชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) บกพร่อง
• PCM บกพร่อง
|
![]() |
|
ขั้นตอนการวิเคราะห์
|
ขั้นตอน |
การตรวจสอบ |
การดำเนินการ |
|
|---|---|---|---|
|
1
|
บันทึกสถานะรถยนต์เมื่อตรวจพบรหัส DTC เพื่อใช้กับการตรวจสอบการวิเคราะห์ซ้ำ
• บันทึกข้อมูล FREEZE FRAME DATA/SNAP SHOT DATA
|
—
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่มีอยู่
• ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่มีอยู่
• มีข้อมูลงานซ่อมที่เกี่ยวข้องใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ปัญหาตามข้อมูลงานซ่อมที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
3
|
ตรวจสอบสภาพขั้วต่อของชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์)
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์)
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
4
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ปลดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
5
|
ตรวจสอบชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์)
• ต่อคืนขั้วต่อที่ปลดออกทั้งหมด
• ตรวจสอบชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์) จากนั้น ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
6
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ทำการทดสอบด้วยตนเอง KOER
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
||
|
7
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
||
