1
|
บันทึกสถานะรถยนต์ ณ เวลาที่ตรวจพบรหัส DTC เพื่อใช้การตรวจสอบการวิเคราะห์ซ้ำ
-
หมายเหตุ
-
• การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
• บันทึกข้อมูลค่านิ่ง FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ลงในใบคำสั่งซ่อม
|
—
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องที่สามารถนำมาใช้ได้
• ตรวจสอบข้อมูลงานซ่อมที่เกี่ยวข้องซึ่งสามารถนำมาใช้ได้
• มีข้อมูลงานซ่อมที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมหรือวิเคราะห์ปัญหาตามข้อมูลงานซ่อมที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบสภาพของขั้วต่อ OCV
• OFF สวิตช์กุญแจ
• ถอดขั้วต่อ OCV
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|

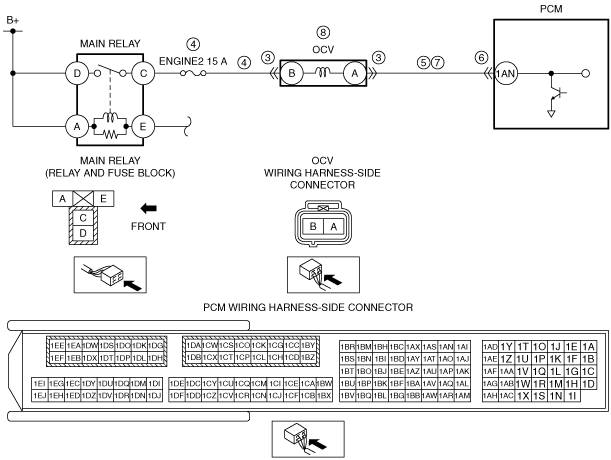

ตรวจสอบการลัดวงจรไปที่กราวน์หรือวงจรเปิดที่วงจรแหล่งจ่ายไฟ OCV
• ตรวจสอบว่าได้ปลดขั้วต่อของ OCV ออกแล้ว
• ON สวิตช์กุญแจ (ดับเครื่องยนต์)
-
หมายเหตุ
-
• รหัส DTC อื่นอาจถูกบันทึกโดย PCM ที่ตรวจพบวงจรเปิด
• วัดแรงเคลื่อนไฟฟ้าที่ขั้ว B ของ OCV (ด้านชุดสายไฟ)
• แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ตรวจสอบฟิวส์ ENGINE2 15 A
• ถ้าฟิวส์ขาด:
-
― โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ ENGINE2 15 A กับขั้ว B ของ OCV หรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• เปลี่ยนฟิวส์
• หากฟิวส์เสียหาย:
-
― เปลี่ยนฟิวส์
• หากฟิวส์ปกติ:
-
― โปรดดูแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว C ของรีเลย์หลักกับขั้ว B ของ OCV หรือไม่
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 9
|
|
5
|
ตรวจสอบการลัดวงจรไปยังกราวน์ของวงจรควบคุม OCV
• ตรวจสอบว่าได้ปลดขั้วต่อของ OCV ออกแล้ว
• OFF สวิตช์กุญแจ
• ตรวจสอบความต่อเนื่องระหว่างขั้ว A ของ OCV (ด้านชุดสายไฟ) และกราวน์ตัวถัง
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
หากตรวจพบการลัดวงจรไปยังกราวน์ในชุดสายไฟ:
• โปรดดูแผนผังวงจรไฟฟ้าและตรวจดูว่ามีขั้วต่อร่วมระหว่างขั้ว A ของ OCV กับขั้ว 1AN ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
-
― พิจารณาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือสลักหลุดที่ขั้วและขั้วต่อร่วม และตรวจสอบการลัดวงจรไปยังกราวน์ของชุดสายไฟร่วม
― ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
หากตรวจไม่พบการลัดวงจรไปยังกราวน์ในชุดสายไฟ:
• เปลี่ยน PCM (ลัดวงจรไปยังกราวน์ในวงจรภายใน PCM)
ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ถอดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบวงจรเปิดในวงจรควบคุม OCV
• ตรวจสอบว่าได้ถอดขั้วต่อ OCV และขั้วต่อ PCM ออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้ว A ของ OCV (ด้านชุดสายไฟ) และขั้ว 1AN ของ PCM (ด้านชุดสายไฟ)
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
โปรดดูแผนผังวงจรไฟฟ้าและตรวจดูว่ามีขั้วต่อร่วมระหว่างขั้ว A ของ OCV กับขั้ว 1AN ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 9
|
|
8
|
ตรวจสอบ OCV
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
เปลี่ยน OCV จากนั้นไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจสอบว่าการแก้ไขปัญหาของรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ทำการทดสอบด้วยตนเอง KOER
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
10
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
