การถอด/ติดตั้งโครงยึดโมดูลควบคุมตัวถัง (BCM)

id094000004000

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

1.  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

2.  แผงตกแต่งด้านหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

3.  แผงปิดด้านล่างด้านคนขับ (ดู การถอด/การติดตั้งแผงปิดด้านล่างด้านคนขับ)

4.  โมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ (รุ่นที่มีระบบปรับไฟหน้าอัตโนมัติ) (ดู การถอด/ติดตั้งโมดูลควบคุมการปรับระดับอัตโนมัติ)

5.  BCM (ดู การถอด/ติดตั้งโมดูลควบคุมตัวถัง (BCM))

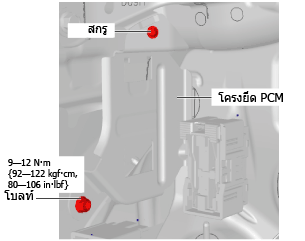

3.  ถอดโบลท์ออก

am2zzw00008186

4.  ถอดสกรูออก

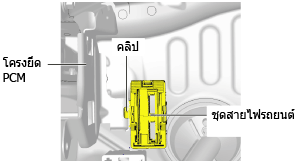

5.  ถอดคลิปชุดสายไฟออก

am2zzw00008187

6.  ถอดโครงยึด BCM ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

1.  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

2.  แผงตกแต่งด้านหน้า (ซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

3.  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

4.  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

5.  แผงปิดด้านล่างแผงหน้าปัด (ดู การถอด/การติดตั้งแผงปิดด้านล่างแผงหน้าปัด)

6.  แผงปิดด้านล่างฝั่งผู้โดยสาร (ดู การถอด/การติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

7.  โมดูลควบคุมการปรับระดับไฟหน้าอัตโนมัติ (รุ่นที่มีระบบปรับไฟหน้าอัตโนมัติ) (ดู การถอด/ติดตั้งโมดูลควบคุมการปรับระดับอัตโนมัติ)

8.  BCM (ดู การถอด/ติดตั้งโมดูลควบคุมตัวถัง (BCM))

3.  ถอดโบลท์ออก

am2zzw00007487

4.  ถอดสกรูออก

5.  ถอดคลิปชุดสายไฟออก

am2zzw00007488

6.  ถอดโครงยึด BCM ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
