การถอด/ติดตั้งชุดสายต่อของเซ็นเซอร์อัลตร้าโซนิค

id092200036900

5HB

4SD

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ชุดโคมไฟหลัง (ดู การถอด/ติดตั้งชุดโคมไฟหลัง)

(2)  แผ่นกันโคลนด้านหลัง (ดู การถอด/ติดตั้งแผ่นกันโคลน)

(3)  กันชนหลัง (ดู การถอดกันชนหลัง) (ดู การติดตั้งกันชนหลัง)

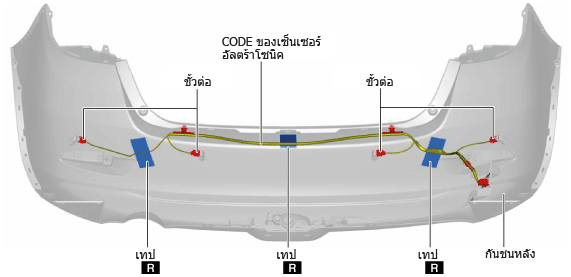

3.  ลอกเทปที่ติดชุดสายต่อของเซ็นเซอร์อัลตร้าโซนิคออกจากกันชนหลัง

am2zzw00008239

4.  ถอดขั้วต่อออกจากเซ็นเซอร์อัลตร้าโซนิค

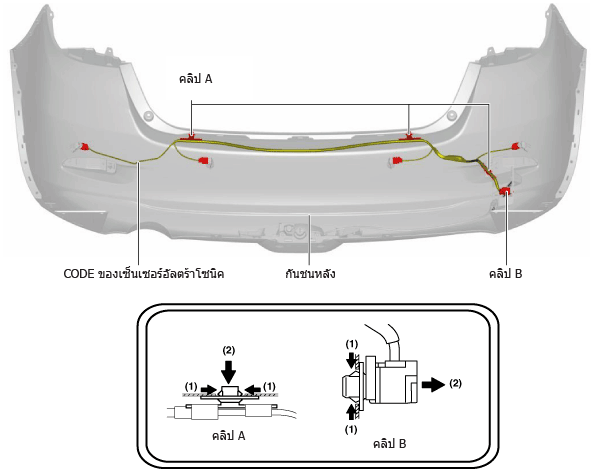

5.  ดึงคลิป A และ B ตามทิศทางลูกศร (2) ที่แสดงในภาพ พร้อมกับกดขาล็อกของคลิป A และ B ตามทิศทางลูกศร (1) ที่แสดงในภาพ จากนั้นถอดขาล็อกของคลิป A และ B และกันชนหลังออก

am2zzw00008240

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งชุดสายต่อของเซ็นเซอร์อัลตร้าโซนิค)

หมายเหตุการติดตั้งชุดสายต่อของเซ็นเซอร์อัลตร้าโซนิค

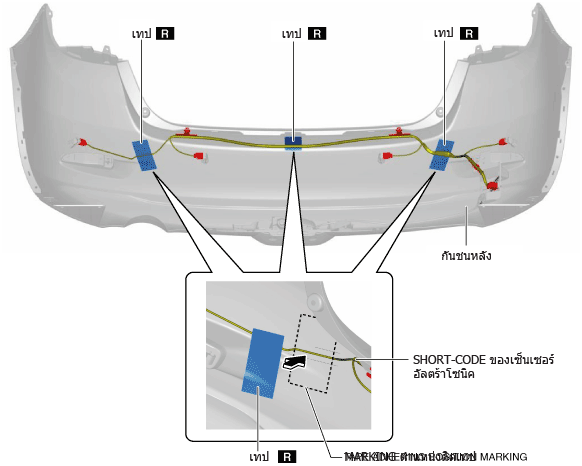

1.  จัดตำแหน่งความสูงของชุดสายต่อเซ็นเซอร์อัลตร้าโซนิคให้ตรงกับกึ่งกลางของเครื่องหมายตำแหน่งติดเทปบนกันชนหลัง

am2zzw00008241

2.  จัดตำแหน่งเทปให้ตรงกับเครื่องหมายตำแหน่งติดเทป และติดชุดสายต่อเซ็นเซอร์อัลตร้าโซนิคกับกันชนหลัง
