การถอด/ติดตั้งช่องจ่ายไฟฟ้าอุปกรณ์เสริม

id092100901100

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(2)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(3)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(4)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(5)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(6)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(7)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(8)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(9)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(10)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(11)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

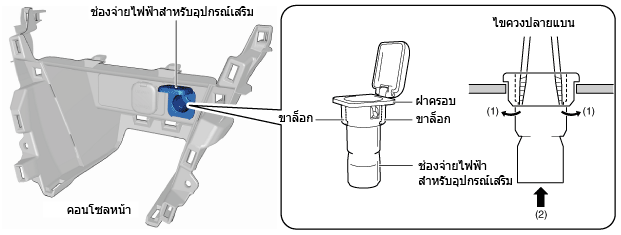

3.  ในขณะที่กดขาล็อกฝาปิดตามทิศทางลูกศร (1) ที่แสดงในภาพค้างโดยใช้ไขควงปากแบนที่พันเทปไว้ ให้ดันช่องจ่ายไฟฟ้าอุปกรณ์เสริมตามทิศทางลูกศร (2) เพื่อปลดขาล็อกฝาปิดออกจากช่องจ่ายไฟฟ้าอุปกรณ์เสริม

am2zzw00008723

4.  ถอดช่องจ่ายไฟฟ้าอุปกรณ์เสริมออกจากฝาปิด

5.  ในขณะที่กดขาล็อกฝาปิดตามทิศทางลูกศร (1) ดังภาพ พร้อมดันฝาปิดตามทิศทางลูกศร (2) เพื่อปลดขาล็อกฝาปิดออกจากคอนโซลหน้า

am2zzw00008724

6.  ถอดฝาปิดออกจากคอนโซลหน้า

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
