การถอด/ติดตั้งฟิวส์หลัก

id092100801500

SKYACTIV-G 1.3, SKYACTIV-G 1.5

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

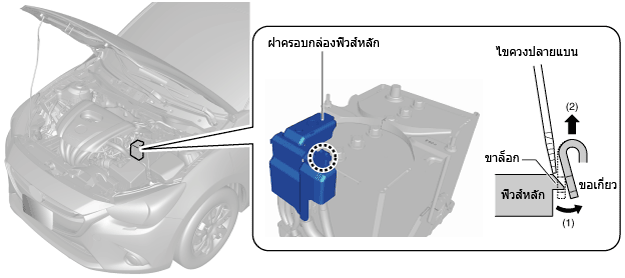

2.  ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดตะขอของฝาครอบฟิวส์หลักตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ยกฝาครอบฟิวส์หลักขึ้นตามทิศทางลูกศร (2) เพื่อปลดตะขอของฝาครอบฟิวส์หลักออกจากขาล็อกฟิวส์หลัก

am2zzw00008714

3.  ถอดฝาครอบฟิวส์หลักออก

am2zzw00008715

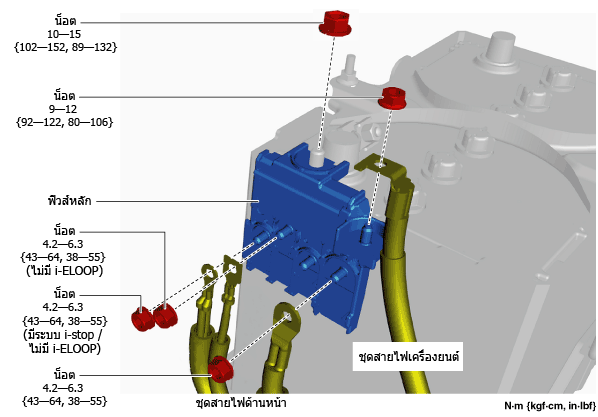

4.  ถอดน็อตออก

am2zzw00008716

5.  ถอดฟิวส์หลักออก

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

SKYACTIV-D 1.5 (รุ่นที่ไม่มีระบบ i-ELOOP)

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

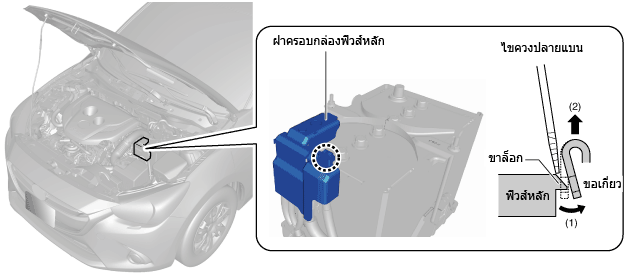

2.  ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดตะขอของฝาครอบฟิวส์หลักตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ยกฝาครอบฟิวส์หลักขึ้นตามทิศทางลูกศร (2) เพื่อปลดตะขอของฝาครอบฟิวส์หลักออกจากขาล็อกฟิวส์หลัก

am2zzw00008717

3.  ถอดฝาครอบฟิวส์หลักออก

am2zzw00008715

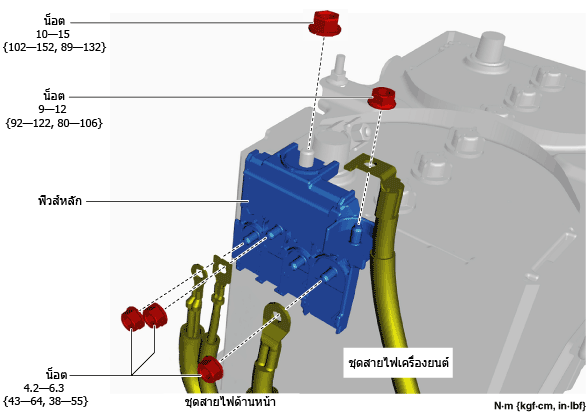

4.  ถอดน็อตออก

am2zzw00008718

5.  ถอดฟิวส์หลักออก

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

SKYACTIV-D 1.5 (รุ่นที่มีระบบ i-ELOOP)

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

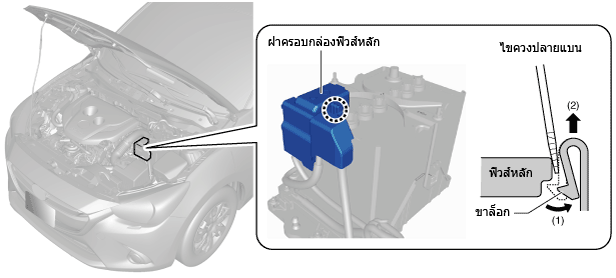

2.  ในขณะที่ใช้ไขควงปากแบนที่พันเทปไว้กดขาล็อกของฝาครอบฟิวส์หลักตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ยกฝาครอบฟิวส์หลักขึ้นตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของฝาครอบฟิวส์หลักออกจากฟิวส์หลัก

am2zzw00008719

3.  ถอดฝาครอบฟิวส์หลักออก

am2zzw00008720

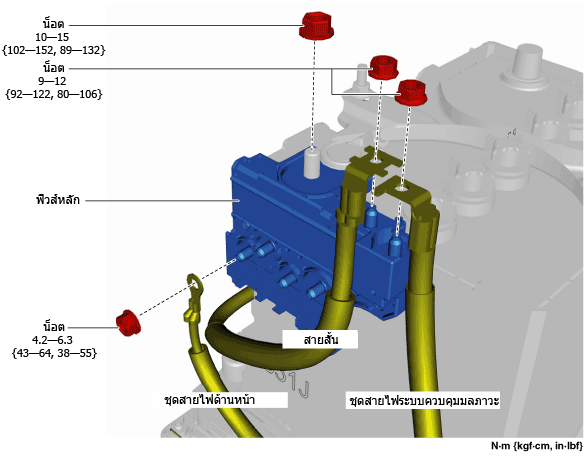

4.  ถอดน็อตออก

am2zzw00008721

5.  ถอดฟิวส์หลักออก

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
