การถอด/ติดตั้งช่องเสียบอุปกรณ์เสริม/พอร์ต USB

id092000811500

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(2)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(3)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(4)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(5)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(6)  แผงเกียร์ (ดู การถอด/การติดตั้งแผงเกียร์)

(7)  แผงปิดข้างคอนโซ] (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซ])

(8)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(9)  เครื่องเล่น CD (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่องเล่น CD)

(10)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

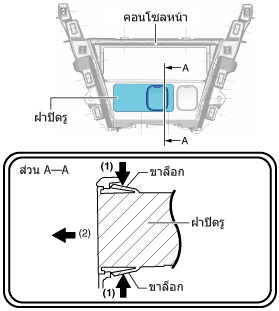

3.  ในขณะที่กดฝาปิดช่องเสียบตามทิศทางลูกศร (1) ดังรูป ให้ดันฝาปิดช่องเสียบตามทิศทางลูกศร (2) เพื่อปลดฝาปิดช่องเสียบออกจากคอนโซลหน้า

am2zzw00009062

4.  ถอดส่วนประกอบฝาปิดช่องเสียบ

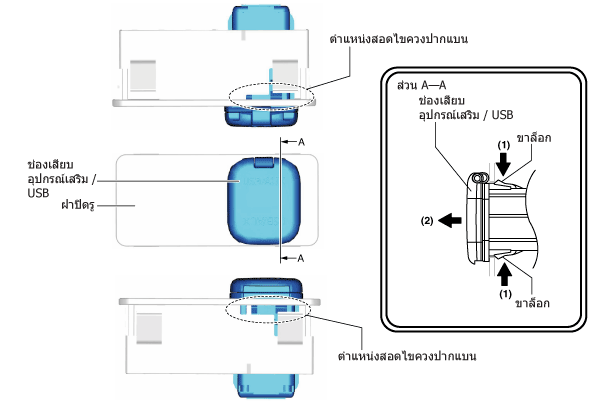

5.  กดแถบยึดช่องเสียบอุปกรณ์เสริม/พอร์ต USB ตามทิศทางลูกศร (1) ดังรูปโดยใช้ไขควงปากแบนที่พันด้วยเทป ให้ดันช่องเสียบอุปกรณ์เสริม/พอร์ต USB ตามทิศทางลูกศร (2) และปลดแถบยึดช่องเสียบอุปกรณ์เสริม/พอร์ต USB ออกจากฝาปิดช่องเสียบ

am2zzw00009063

6.  ถอดช่องเสียบอุปกรณ์เสริม/พอร์ต USB ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
