การถอด/ติดตั้งคอนเดนเซอร์

id092000803000

5HB

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(3)  แผงตกแต่งส่วนล่างเสา B (ดู การถอด/ติดตั้งแผงตกแต่งส่วนล่างเสา B)

(4)  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(5)  โบลท์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัยเบาะหน้า (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(6)  แผงตกแต่งส่วนบนเสา B (ดู การถอด/ติดตั้งแผงตกแต่งส่วนบนเสา B)

(7)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(8)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(9)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(10)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(11)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

3.  ถอดแผงตกแต่งข้างกระโปรงท้าย และแผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

หมายเหตุ

•  ปล่อยแผงตกแต่งเสา C ไว้ในห้องโดยสาร โดยไม่ต้องดึงเข็มขัดนิรภัยด้านหลัง

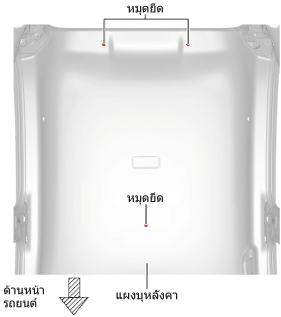

4.  ถอดหมุดยึดออก

am2zzw00008519

5.  ลอกแนวตะเข็บเชื่อมประตูรถ และประตูท้าย

6.  ลอกผ้าบุหลังคาออกมาส่วนหนึ่ง

ข้อควรระวัง

•  ถ้าลอกผ้าบุหลังคาออกมามากเกินไป ผ้าบุหลังคาอาจมีรอยยับได้ โปรดใช้ความระมัดระวังอย่าลอกผ้าบุหลังคามากเกินไป

7.  ถอดขั้วต่อออก

am2zzw00008563

8.  ถอดโบลท์ออก

9.  ถอดคอนเดนเซอร์ออก

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

4SD

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  วัสดุหุ้มเบาะรองนั่งด้านหลัง (ดู การถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหลัง)

(2)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(3)  แผงตกแต่งซุ้มล้อ (ซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

(4)  แผงตกแต่งเสา C (ซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

2.  ถอดขั้วต่อออก

am2zzw00008564

3.  ถอดโบลท์ออก

4.  ถอดคอนเดนเซอร์ออก

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
