การถอด/ติดตั้งโครงยึดชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU)

id092000014300

รถพวงมาลัยซ้าย

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)

(3)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(4)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(5)  แผงปิดด้านล่างแผงหน้าปัด (ดู การถอด/การติดตั้งแผงปิดด้านล่างแผงหน้าปัด)

(6)  แผงด้านล่างฝั่งผู้โดยสาร (ดู การถอด/การติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

(7)  โมดูลควบคุมเซ็นเซอร์ช่วยจอด (รุ่นที่มีระบบเซ็นเซอร์ช่วยจอด) (ดู การถอด/ติดตั้งโมดูลควบคุมเซ็นเซอร์ช่วยจอด)

(8)  ชุดพัดลมแอร์ (ดู การถอด/การติดตั้งชุดพัดลมแอร์)

(9)  ชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) (ดู การถอด/การติดตั้งชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) )

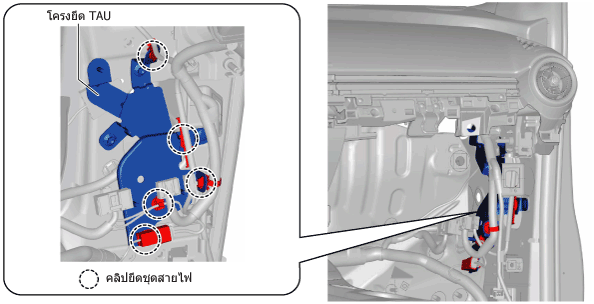

3.  ดึงคลิปยึดชุดสายไฟออก

am2zzw00009910

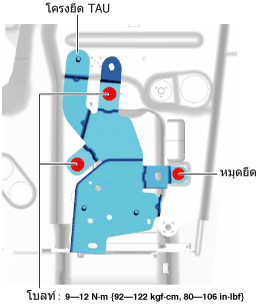

4.  ถอดหมุดยึด

am2zzw00008391

5.  ถอดโบลท์ออก

6.  ถอดโครงยึด TAU ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รถพวงมาลัยขวา

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/การติดตั้งแผงตกแต่งด้านหน้า)

(3)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/การติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(4)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/การติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(5)  แผงปิดด้านล่างด้านคนขับ (ดู การถอด/การติดตั้งแผงปิดด้านล่างด้านคนขับ)

(6)  ชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) (ดู การถอด/การติดตั้งชุดเครื่องรับวิทยุและเครื่องขยายเสียง (TAU) )

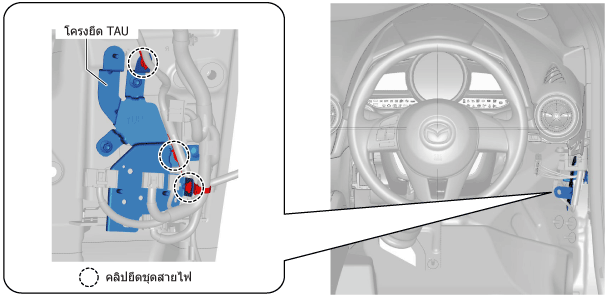

3.  ดึงคลิปยึดชุดสายไฟออก

am2zzw00008392

4.  ถอดหมุดยึด

am2zzw00008391

5.  ถอดโบลท์ออก

6.  ถอดโครงยึด TAU ออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
