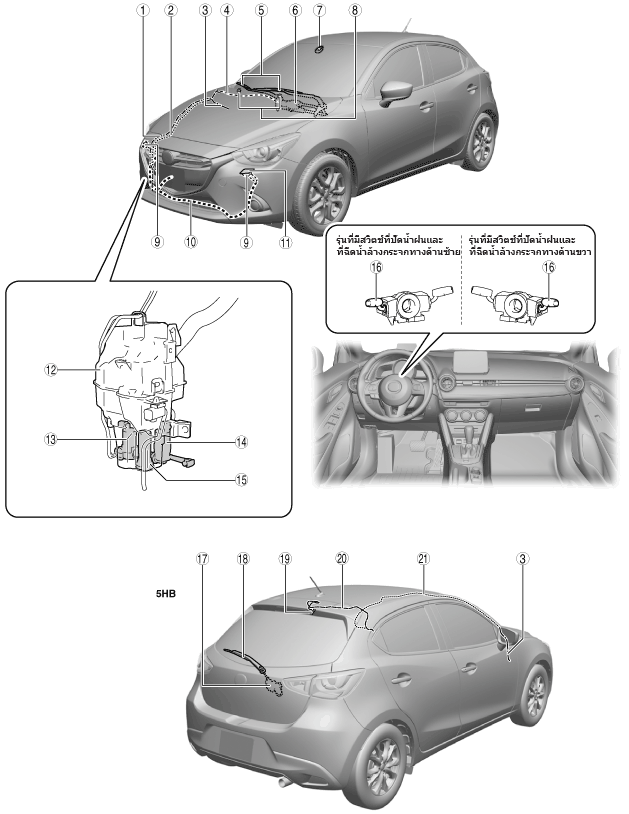

ภาพตำแหน่งระบบที่ปัดน้ำฝน/ที่ฉีดน้ำล้างกระจก

id091900903000

am2zzw00011690

1	ท่อฉีดน้ำล้างกระจกบังลมหน้า A (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกบังลมหน้า)
2	ท่อฉีดน้ำล้างกระจกหลัง A (5HB) (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกหลัง)
3	ท่อฉีดน้ำล้างกระจกหลัง B (5HB) (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกหลัง)
4	ท่อฉีดน้ำล้างกระจกบังลมหน้า B (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกบังลมหน้า)
5	ก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน) (ดู การปรับก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน)
6	มอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ) (ดู การตรวจสอบมอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้า)
7	เซ็นเซอร์ตรวจจับปริมาณน้ำฝน (รุ่นที่มีระบบปัดน้ำฝนอัตโนมัติ) (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับปริมาณน้ำฝน) (ดู การตั้งค่าเริ่มต้นเซ็นเซอร์ตรวจจับปริมาณน้ำฝน) (ดู ขั้นตอนการตั้งค่าคุณสมบัติการปรับตั้งค่าระบบที่ปัดน้ำฝน/ที่ฉีดน้ำล้างกระจก)
8	หัวฉีดน้ำล้างกระจกบังลมหน้า (ดู การถอด/ติดตั้งหัวฉีดน้ำล้างกระจกบังลมหน้า) (ดู การปรับหัวฉีดน้ำล้างกระจกบังลมหน้า)
9	แอคทูเอเตอร์ฉีดน้ำล้างไฟหน้า (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/ติดตั้งแอคทูเอเตอร์ฉีดน้ำล้างไฟหน้า)
10	ท่อฉีดน้ำล้างไฟหน้า (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างไฟหน้า)
11	ฝาครอบระบบฉีดน้ำล้างไฟหน้า (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/ติดตั้งฝาครอบระบบฉีดน้ำล้างไฟหน้า)
12	ถังเก็บน้ำล้างกระจก (ดู การถอด/ติดตั้งถังเก็บน้ำล้างกระจก)
13	มอเตอร์ฉีดน้ำล้างกระจกบังลมหน้า (ดู การถอด/ติดตั้งมอเตอร์ฉีดน้ำล้างกระจก) (ดู การตรวจสอบมอเตอร์ฉีดน้ำล้างกระจก)
14	มอเตอร์ฉีดน้ำล้างไฟหน้า (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/ติดตั้งมอเตอร์ฉีดน้ำล้างไฟหน้า) (ดู การตรวจสอบมอเตอร์ฉีดน้ำล้างไฟหน้า)
15	เซ็นเซอร์ระดับน้ำฉีดล้างกระจก (รุ่นที่มีระบบฉีดน้ำล้างไฟหน้า) (ดู การถอด/การติดตั้งเซ็นเซอร์ระดับน้ำฉีดล้างกระจก) (ดู การตรวจสอบเซ็นเซอร์ระดับน้ำฉีดล้างกระจก)
16	สวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก (ดู การถอด/ติดตั้งสวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก) (ดู การตรวจสอบสวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก)
17	มอเตอร์ที่ปัดน้ำฝนกระจกหลัง (5HB) (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนกระจกหลัง) (ดู การตรวจสอบมอเตอร์ที่ปัดน้ำฝนกระจกหลัง)
18	ก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน (5HB) (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน) (ดู การปรับก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน)
19	หัวฉีดน้ำล้างกระจกหลัง (5HB) (ดู การถอด/ติดตั้งหัวฉีดน้ำล้างกระจกหลัง) (ดู การปรับหัวฉีดน้ำล้างกระจกหลัง)
20	ท่อฉีดน้ำล้างกระจกหลัง D (5HB) (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกหลัง)
21	ท่อฉีดน้ำล้างกระจกหลัง C (5HB) (ดู การถอด/ติดตั้งท่อฉีดน้ำล้างกระจกหลัง)
