การตรวจสอบไฟส่องเอกสารด้านหน้า

id091800808600

แบบหลอดไฟเดียว

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

4SD

1.  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

2.  บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

3.  มือจับ (ดู การถอด/ติดตั้งมือจับเหนือประตูรถ)

4.  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

5.  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

6.  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

7.  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

8.  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

9.  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

10.  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

11.  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

5HB

1.  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

2.  บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

3.  มือจับ (ดู การถอด/ติดตั้งมือจับเหนือประตูรถ)

4.  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

5.  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

6.  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

7.  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

8.  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

9.  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

10.  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

11.  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

12.  โบลต์ติดตั้งจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

13.  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

14.  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

15.  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปูพื้นกระโปรงท้าย)

16.  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดพื้นกระโปรงท้าย)

17.  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

18.  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

19.  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

3.  วางผ้าบุหลังคาไว้บนเบาะนั่ง (ดู การถอด/ติดตั้งผ้าบุหลังคา)

หมายเหตุ

•  ไฟส่องเอกสารด้านหน้าสามารถถอดออกได้โดยไม่จำเป็นต้องถอดผ้าบุหลังคาออกจากรถ

4.  ถอดไฟส่องเอกสารด้านหน้าออก (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)

5.  ตรวจสอบความต่อเนื่องระหว่างขั้วต่างๆ ของไฟส่องเอกสารด้านหน้าดังที่ระบุในตาราง

am2zzw00010624

am2zzw00010625

•  หากไม่เป็นไปตามที่ระบุในตาราง ให้เปลี่ยนหลอดไฟส่องเอกสารด้านหน้าหรือไฟส่องเอกสารด้านหน้า (ดู การถอด/ติดตั้งหลอดไฟส่องเอกสารด้านหน้า) (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)

แบบหลอดไฟคู่

สวิตช์ไฟส่องเอกสารด้านหน้า

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดไฟส่องเอกสารด้านหน้าออก (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)

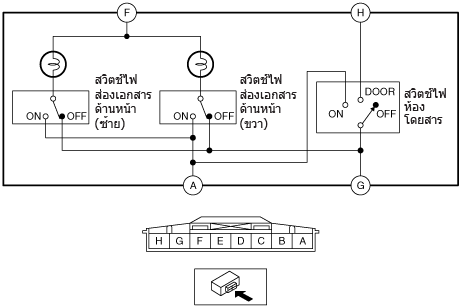

3.  ตรวจสอบความต่อเนื่องระหว่างขั้วต่างๆ ของไฟส่องเอกสารด้านหน้าดังที่ระบุในตาราง

am2zzw00010626

am2zzw00010627

•  หากไม่เป็นไปตามที่ระบุในตาราง ให้เปลี่ยนหลอดไฟส่องเอกสารด้านหน้าหรือไฟส่องเอกสารด้านหน้า (ดู การถอด/ติดตั้งหลอดไฟส่องเอกสารด้านหน้า) (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)

สวิตช์ไฟห้องโดยสาร

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดไฟส่องเอกสารด้านหน้าออก (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)

3.  ตรวจสอบความต่อเนื่องระหว่างขั้วต่างๆ ของไฟส่องเอกสารด้านหน้าดังที่ระบุในตาราง

am2zzw00010628

am2zzw00010627

•  หากไม่เป็นไปตามที่ระุบุในตาราง ให้เปลี่ยนไฟส่องเอกสารด้านหน้าใหม่ (ดู การถอด/ติดตั้งไฟส่องเอกสารด้านหน้า)
