การตรวจสอบสวิตช์ปรับระดับไฟหน้า

id091800803700

หมายเหตุ

•  สวิตช์ปรับระดับไฟหน้าติดตั้งรวมอยู่กับสวิตช์แผงหน้าปัด

•  หากต้องเปลี่ยนสวิตช์ปรับระดับไฟหน้า ให้เปลี่ยนสวิตช์แผงหน้าปัด (ดู การถอด/ติดตั้งสวิตช์แผงหน้าปัด)

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้าด้านคนขับ (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้าด้านคนขับ (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(3)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/ติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(4)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(5)  แผงปิดด้านล่างฝั่งคนขับ (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งคนขับ)

(6)  สวิตช์แผงหน้าปัด (ดู การถอด/ติดตั้งสวิตช์แผงหน้าปัด)

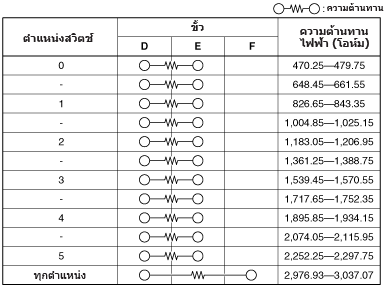

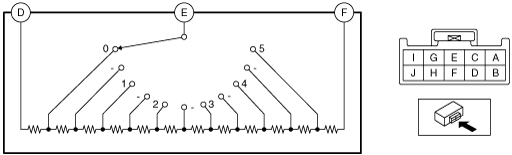

3.  ตรวจสอบว่าความต่อเนื่องระหว่างขั้วต่างๆ ของสวิตช์แผงหน้าปัดเป็นไปตามที่ระบุในตาราง

am2zzw00010586

adejjw00009592

•  หากไม่ตรงตามที่ระบุในตาราง ให้เปลี่ยนสวิตช์แผงหน้าปัด (ดู การถอด/ติดตั้งสวิตช์แผงหน้าปัด)
