การถอด/ติดตั้งแผ่นซับแรงกระแทก

id091700605800

5HB

ด้านหน้า

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3)  ไฟอ่านแผนที่ด้านหน้า (แบบหลอดไฟคู่) (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4)  มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(7)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(8)  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(9)  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(10)  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(11)  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(12)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(13)  โบลต์ติดตั้งจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(14)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(15)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(16)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(17)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(18)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(19)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(20)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(21)  ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

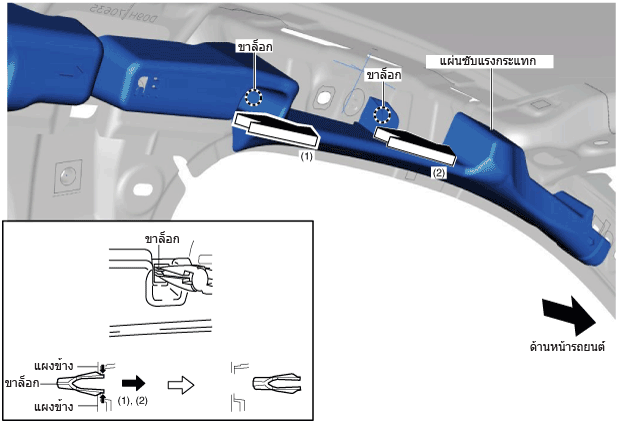

3.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

am2zzw00007921

4.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (2) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

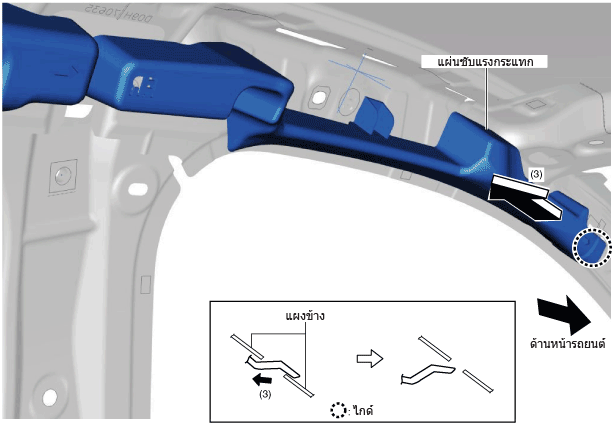

5.  ดึงแผ่นซับแรงกระแทกตามทิศทางลูกศร (3) และถอดออกพร้อมกับปลดตัวนำ

am2zzw00007922

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ด้านหลัง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3)  ไฟอ่านแผนที่ด้านหน้า (แบบหลอดไฟคู่) (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4)  มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(7)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(8)  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(9)  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(10)  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(11)  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(12)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(13)  โบลต์ติดตั้งจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(14)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(15)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(16)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(17)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(18)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(19)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(20)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(21)  ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

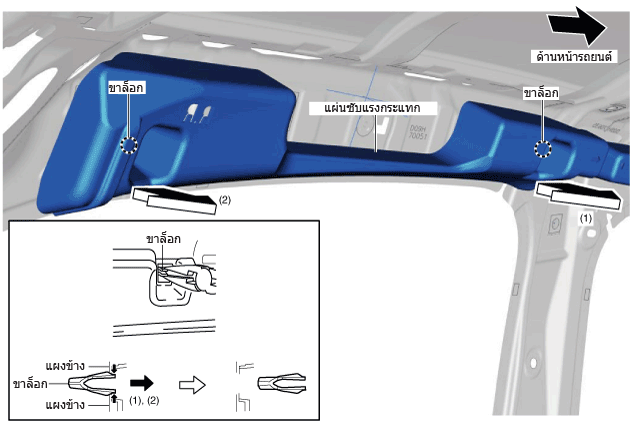

3.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

am2zzw00009522

4.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (2) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

4SD

ด้านหน้า

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3)  ไฟอ่านแผนที่ด้านหน้า (แบบหลอดไฟคู่) (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4)  มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(7)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(8)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(9)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(10)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(11)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(12)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(13)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(14)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(15)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(16)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(17) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(18)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(19)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(20)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(21)  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(22)  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(23)  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(24)  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(25)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(26)  ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

3.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

am2zzw00007921

4.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (2) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

5.  ดึงแผ่นซับแรงกระแทกตามทิศทางลูกศร (3) และถอดออกพร้อมกับปลดตัวนำ

am2zzw00007922

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ด้านหลัง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3)  ไฟอ่านแผนที่ด้านหน้า (แบบหลอดไฟคู่) (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4)  มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(7)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(8)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(9)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(10)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(11)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(12)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(13)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(14)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(15)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(16)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(17) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(18)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(19)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(20)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(21)  แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(22)  ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(23)  โบลต์ติดตั้งห่วงยึดด้านบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(24)  แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(25)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(26)  ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

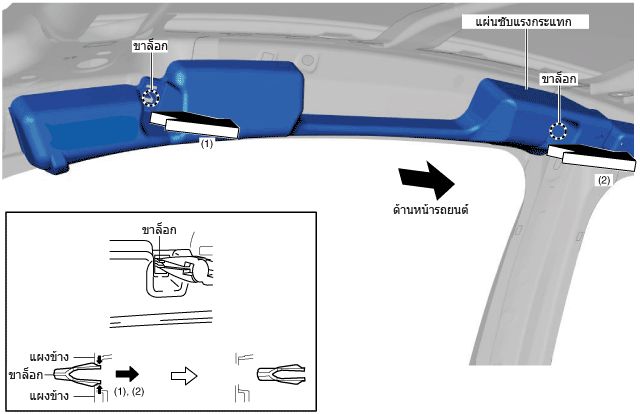

3.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

am2zzw00007924

4.  ในขณะที่ใช้คีมยึดขาล็อกของแผ่นซับแรงกระแทกไว้ ให้ดึงขาล็อกตามทิศทางลูกศร (2) ที่แสดงในภาพแล้วปลดขาล็อกออกจากแผงข้าง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
