การถอด/ติดตั้งตัวยึดแร็คหลังคา

id091600801700

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2)  ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3)  ไฟอ่านแผนที่ด้านหน้า (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4)  มือจับเหนือประตูรถ (ดู การถอด/ติดตั้งมือจับเหนือประตูรถ)

(5)  ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/การติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(7)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(8)  แผงตกแต่งส่วนล่างเสา B (ดู การถอด/ติดตั้งแผงตกแต่งส่วนล่างเสา B)

(9)  ฝาครอบจุดยึดตัวปรับ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(10)  โบลท์ติดตั้งจุดยึดส่วนบนของเข็มขัดนิรภัย (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(11)  แผงตกแต่งส่วนบนเสา B (ดู การถอด/ติดตั้งแผงตกแต่งส่วนบนเสา B)

(12)  วัสดุหุ้มเบาะรองนั่งด้านหลัง (ดู การถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหลัง)

(13)  โบลท์ติดตั้งจุดยึดส่วนล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(14)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(15)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(16)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(17)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(18)  แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(19)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(20)  ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

3.  ปลดขั้วต่อชุดสายไฟหลังคาและถอดคลิปขั้วต่อของชุดสายไฟหลังคาออกจากตัวถังรถ

4.  ปลดท่อน้ำฉีดล้างกระจกด้านหลัง C ออก (ดู การถอด/ติดตั้งท่อน้ำฉีดล้างกระจกด้านหลัง)

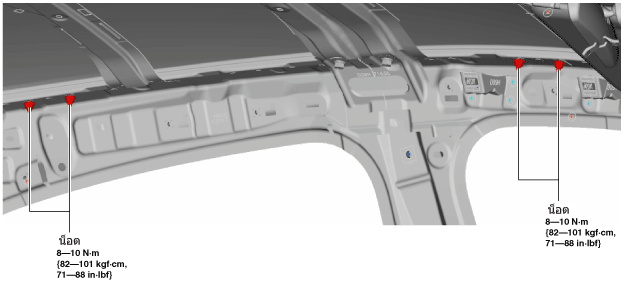

5.  ถอดน็อตออก

am2zzw00008966

6.  ถอดตัวยึดแร็คหลังคาออก

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการติดตั้งตัวยึดแร็คหลังคา

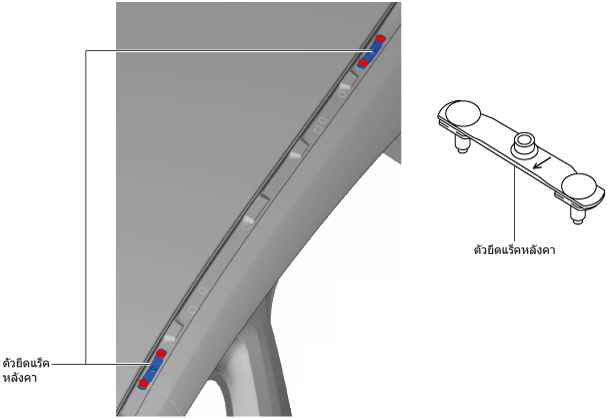

1.  ติดตั้งตัวยึดแร็คหลังคาโดยให้เครื่องหมายลูกศรชี้เข้าด้านใน

am2zzw00008967
