การตรวจสอบกระจกมองข้างไฟฟ้า

id091200002700

การปรับกระจกมองข้าง

1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) สวิตช์หลักกระจกไฟฟ้า (ด้านคนขับ) (ดู การถอด/ติดตั้งสวิตช์หลักกระจกไฟฟ้า)

(2) สวิตช์ย่อยกระจกไฟฟ้า (ด้านผู้่โดยสาร) (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)

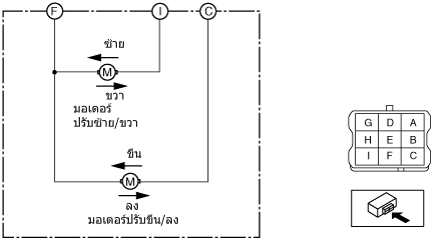

3. จ่ายแรงเคลื่อนไฟฟ้าแบตเตอรี่ขั้วบวกและต่อกราวน์เข้ากับขั้วของกระจกมองข้างไฟฟ้า จากนั้นตรวจสอบการทำงานของกระจกมองข้างไฟฟ้า

ขั้ว B+

ขั้วกราวน์

การทำงาน

C

F

ขึ้น

F

C

ลาดลง

I

F

ซ้าย

F

I

ขวา

am6xuw00005574

• ถ้ากระจกมองข้างไฟฟ้าไม่ทำงานตามที่ระบุไว้ในตาราง ให้เปลี่ยนกระจกมองข้างไฟฟ้าใหม่ (ดู การถอด/ติดตั้งกระจกมองข้างไฟฟ้า)

การตรวจสอบแผ่นกระจกมองข้างแบบมีตัวทำความร้อน

1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2. ถอดชิ้นส่วนต่อไปนี้ออก:

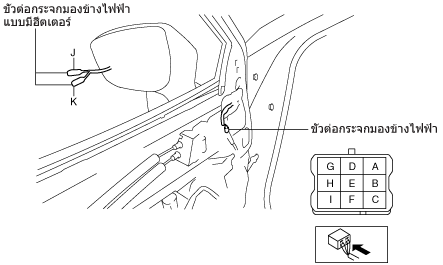

3. ตรวจสอบความต่อเนื่องระหว่างขั้วต่างๆ ของกระจกมองข้างไฟฟ้าแบบมีฮีตเตอร์ดังที่ระบุในตาราง

am2zzw00007805

am2zzw00008558

• หากไม่เป็นไปตามที่ระุบุในตาราง ให้เปลี่ยนกระจกมองข้างไฟฟ้าใหม่ (ดู การถอด/ติดตั้งกระจกมองข้างไฟฟ้า)

การตรวจสอบไฟเตือนระบบตรวจสอบพื้นที่จุดบอด (BSM)

1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2. ถอดชิ้นส่วนต่อไปนี้ออก:

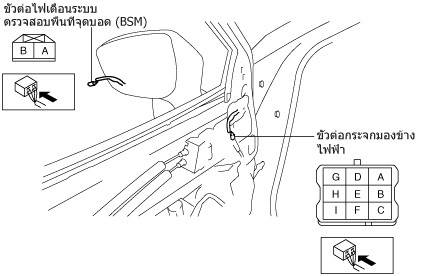

3. ตรวจสอบว่าความต่อเนื่องระหว่างขั้วต่างๆ ของขั้วต่อไฟเตือนระบบตรวจสอบพื้นที่จุดบอด (BSM) เป็นไปตามที่ระบุในตาราง

am2zzw00007806

am2zzw00008559
