การตรวจสอบมอเตอร์กระจกไฟฟ้าประตูหน้า

id091200001800

ด้านคนขับ

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดสวิตช์หลักกระจกไฟฟ้า (ดู การถอด/ติดตั้งสวิตช์หลักกระจกไฟฟ้า)

3.  ถอดแผงตกแต่งประตูหน้าออก (ด้านคนขับ) (ดู การถอด/ติดตั้งแผงตกแต่งประตูหน้า)

4.  ปลดขั้วต่อมอเตอร์กระจกไฟฟ้าประตูหน้า

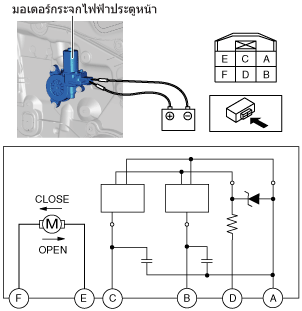

5.  จ่ายแรงเคลื่อนไฟฟ้าแบตเตอรี่ขั้วบวกและต่อกราวน์เข้ากับขั้ว E และ F ของมอเตอร์กระจกไฟฟ้าประตูหน้า จากนั้นตรวจสอบการทำงานของมอเตอร์กระจกไฟฟ้าประตูหน้า

ขั้ว B+	ขั้วกราวน์	การทำงาน
E	F	ปิด
F	E	เปิด

am2zzw00008562

•  ถ้ามอเตอร์กระจกไฟฟ้าประตูหน้าไม่ทำงานตามที่ระบุไว้ในตาราง ให้เปลี่ยนใหม่ (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า)

6.  จ่ายแรงเคลื่อนไฟฟ้าแบตเตอรี่ขั้วบวกไปที่ขั้ว D ของมอเตอร์กระจกไฟฟ้าประตูหน้า และต่อขั้ว C เข้ากับกราวน์

7.  ใช้งานมอเตอร์กระจกไฟฟ้าประตูหน้าและตรวจสอบรูปแบบคลื่นที่ขั้ว A และ B

am3uuw00010937

•  ขั้ว:

A(+), B(+) ↔ กราวน์ (-)

•  การตั้งค่าออสซิลโลสโคป: 2 V/DIV (Y), 1 ms/DIV (X), ช่วง DC

•  ถ้าผิดปกติ ให้เปลี่ยนมอเตอร์กระจกไฟฟ้าประตูหน้า (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า)

ด้านผู้โดยสาร

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดสวิตช์ย่อยกระจกไฟฟ้า (ดู การถอด/ติดตั้งสวิตช์ย่อยกระจกไฟฟ้า)

3.  ถอดแผงตกแต่งประตูหน้าออก (ด้านผู้โดยสาร) (ดู การถอด/ติดตั้งแผงตกแต่งประตูหน้า)

4.  ปลดขั้วต่อมอเตอร์กระจกไฟฟ้าประตูหน้า

5.  จ่ายแรงเคลื่อนไฟฟ้าแบตเตอรี่ขั้วบวกและต่อกราวน์เข้ากับขั้ว E และ F ของมอเตอร์กระจกไฟฟ้าประตูหน้า จากนั้นตรวจสอบการทำงานของมอเตอร์กระจกไฟฟ้าประตูหน้า

ขั้ว B+	ขั้วกราวน์	การทำงาน
E	F	ปิด
F	E	เปิด

am2zzw00008227

•  ถ้ามอเตอร์กระจกไฟฟ้าประตูหน้าไม่ทำงานตามที่ระบุไว้ในตาราง ให้เปลี่ยนใหม่ (ดู การถอด/ติดตั้งมอเตอร์กระจกไฟฟ้าประตูหน้า)
