การติดตั้งกระจกบังลมหลัง

id091200000800

คำเตือน

•  การใช้งานมีดคัตเตอร์ด้วยมือเปล่าอาจเป็นสาเหตุให้ได้รับบาดเจ็บ ต้องสวมถุงมือในขณะใช้งานมีดคัตเตอร์

ข้อควรระวัง

•  การติดตั้งกระจกอาจไม่ถูกต้องถ้าสารกันรั่วแตกร้าวหรือถ้ากระจกถูกดันออกโดยแรงดันอากาศในขณะเปิด/ปิดประตูบานใดบางหนึ่งในขณะที่กระจกประตูทุกบานปิดอยู่ ต้องเปิดกระจกประตูไว้จนกว่าจะติดตั้งกระจกบังลมหลังเสร็จสิ้น

4SD

1.  ปาดคราบสารกันรั่วตามแนวขอบกระจกออกโดยใช้มีดคัตเตอร์ (เมื่อต้องการนำกระจกกลับมาใช้ใหม่)

2.  ทำความสะอาดและขจัดคราบกาวตามแนวขอบกระจกกว้างประมาณ 50 มม. {2.0 นิ้ว}

3.  ตรวจสอบกระจกเพื่อหารอยแตกร้าว ถ้าพบรอยแตกร้าว ให้ขัดออกโดยใช้กระดาษทราย

4.  ติดตั้งสเปเซอร์และสลักเข้ากับกระจกดังแสดงในภาพ (เมื่อต้องการนำกระจกกลับมาใช้ใหม่)

am2zzw00010856

หมายเหตุ

•  เมื่อต้องการนำกระจกกลับมาใช้ใหม่ ให้จัดตำแหน่งกระจกให้ตรงกับเครื่องหมายปรับแนวที่ทำไว้ก่อนถอดกระจกออก

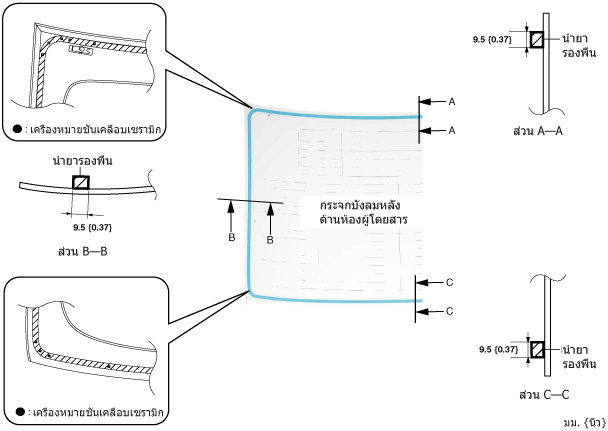

5.  ทาสารรองพื้นบนกระจกตรงส่วนที่แสดงในภาพ

•  ปฏิบัติตามคำแนะนำในการใช้งานสารรองพื้นที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารรองพื้นแห้ง

ข้อควรระวัง

•  เพื่อป้องกันไม่ให้แรงยึดติดของสารรองพื้นอ่อนลง ต้องดูแลพื้นผิวยึดให้ปราศจากฝุ่น, ความชื้น และคราบจาระบี อย่าใช้มือสัมผันกับพื้นผิวโดยตรง

หมายเหตุ

•  ทาสารรองพื้นที่บริเวณเครื่องหมายวงกลมของชั้นเคลือบเซรามิก

am2zzw00009071

6.  ใช้มีดคัตเตอร์หรือเครื่องมือขูดปาดคราบสารกันรั่วเก่าออกโดยให้เหลือสารกันรั่วหนา 1—2 มม. {0.04—0.07 นิ้ว}ตามแนวขอบโครงตัวถังรถ

aaxjjw00014553

7.  ทำความสะอาดและขจัดคราบกาวตามแนวขอบนอกของพื้นผิวยึดบนตัวถังรถ

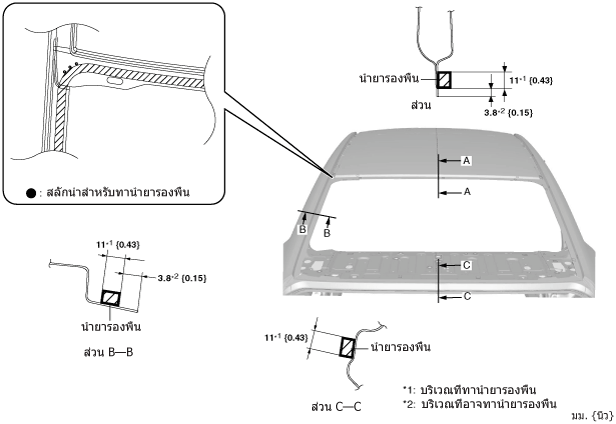

8.  ทาสารรองพื้นบนตัวถังรถตรงส่วนที่แสดงในภาพ

•  ปฏิบัติตามคำแนะนำในการใช้งานสารรองพื้นที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารรองพื้นแห้ง

ข้อควรระวัง

•  เพื่อป้องกันไม่ให้แรงยึดติดของสารรองพื้นอ่อนลง ต้องดูแลพื้นผิวยึดให้ปราศจากฝุ่น, ความชื้น และคราบจาระบี อย่าใช้มือสัมผันกับพื้นผิวโดยตรง

am2zzw00009072

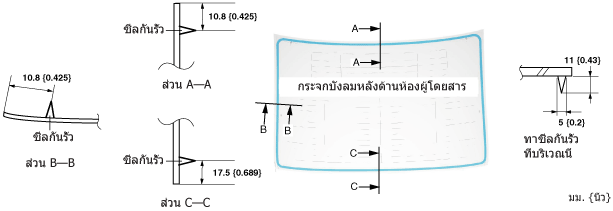

9.  ทาสารกันรั่วบนพื้นผิวกระจกตรงส่วนที่แสดงในภาพ

am2zzw00008644

10.  ติดตั้งกระจกบังลมหลัง

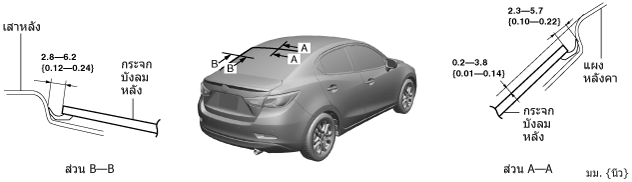

11.  ตรวจสอบว่าช่องว่างที่ส่วนบนและส่วนล่างของกระจกอยู่ภายในช่วงที่แสดงในภาพ และกดตามแนวขอบนอกของกระจก

am2zzw00008645

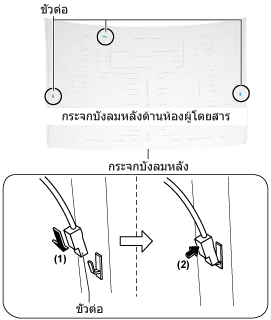

12.  ต่อขั้วต่อตามทิศทางลูกศรและตามลำดับ (1), (2) ที่แสดงในภาพ

am2zzw00008115

13.  ติดตั้งชิ้นส่วนต่อไปนี้:

(1)  มือจับเหนือประตูรถ (ด้านหลัง) (ดู การถอด/ติดตั้งมือจับเหนือประตูรถ)

(2)  แผงตกแต่งช่องวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งแผงตกแต่งช่องวางสัมภาระท้ายรถ)

(3)  ไฟเบรกดวงที่สาม (ดู การถอด/ติดตั้งไฟเบรกดวงที่สาม)

(4)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(5)  แผงตกแต่งซุ้มล้อ (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

(6)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(7)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

14.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

15.  ปล่อยให้สารกันรั่วแข็งตัว

หมายเหตุ

•  ปฏิบัติตามคำแนะนำในการใช้งานผลิตภัณฑ์ที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารกันรั่วแข็งตัว

16.  ทำการตรวจสอบไล่ฝ้ากระจกหลัง (ดู การตรวจสอบไล่ฝ้ากระจกหลัง)

5HB

1.  ปาดคราบสารกันรั่วตามแนวขอบกระจกออกโดยใช้มีดคัตเตอร์ (เมื่อต้องการนำกระจกกลับมาใช้ใหม่)

2.  ทำความสะอาดและขจัดคราบกาวตามแนวขอบกระจกกว้างประมาณ 50 มม. {2.0 นิ้ว}

3.  ตรวจสอบกระจกเพื่อหารอยแตกร้าว ถ้าพบรอยแตกร้าว ให้ขัดออกโดยใช้กระดาษทราย

4.  ติดตั้งสเปเซอร์, หมุดยึด และสลักเข้ากับกระจกดังแสดงในภาพ (เมื่อต้องการนำกระจกกลับมาใช้ใหม่)

am2zzw00010857

หมายเหตุ

•  เมื่อต้องการนำกระจกกลับมาใช้ใหม่ ให้จัดตำแหน่งกระจกให้ตรงกับเครื่องหมายปรับแนวที่ทำไว้ก่อนถอดกระจกออก

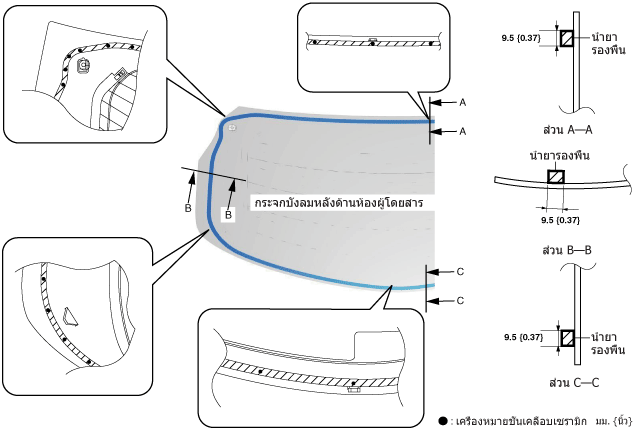

5.  ทาสารรองพื้นบนกระจกตรงส่วนที่แสดงในภาพ

•  ปฏิบัติตามคำแนะนำในการใช้งานสารรองพื้นที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารรองพื้นแห้ง

ข้อควรระวัง

•  เพื่อป้องกันไม่ให้แรงยึดติดของสารรองพื้นอ่อนลง ต้องดูแลพื้นผิวยึดให้ปราศจากฝุ่น, ความชื้น และคราบจาระบี อย่าใช้มือสัมผันกับพื้นผิวโดยตรง

หมายเหตุ

•  ทาสารรองพื้นที่บริเวณเครื่องหมายวงกลมของชั้นเคลือบเซรามิก

am2zzw00008098

6.  ใช้มีดคัตเตอร์หรือเครื่องมือขูดปาดคราบสารกันรั่วเก่าออกโดยให้เหลือสารกันรั่วหนา 1—2 มม. {0.04—0.07 นิ้ว}ตามแนวขอบโครงตัวถังรถ

aaxjjw00014553

7.  ทำความสะอาดและขจัดคราบกาวตามแนวขอบนอกของพื้นผิวยึดบนตัวถังรถ

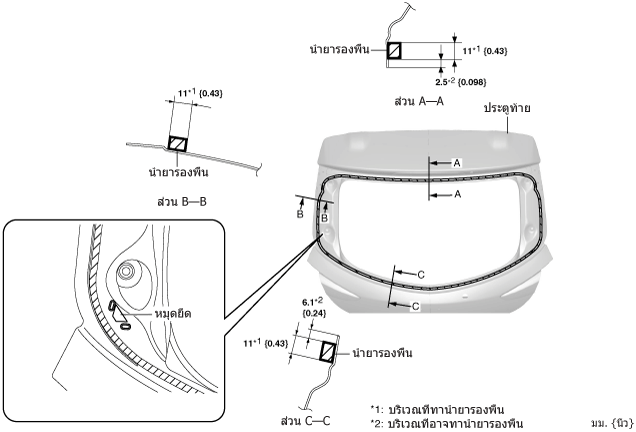

8.  ทาสารรองพื้นบนตัวถังรถตรงส่วนที่แสดงในภาพ

•  ปฏิบัติตามคำแนะนำในการใช้งานสารรองพื้นที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารรองพื้นแห้ง

ข้อควรระวัง

•  เพื่อป้องกันไม่ให้แรงยึดติดของสารรองพื้นอ่อนลง ต้องดูแลพื้นผิวยึดให้ปราศจากฝุ่น, ความชื้น และคราบจาระบี อย่าใช้มือสัมผันกับพื้นผิวโดยตรง

am2zzw00008099

9.  ติดตั้งหมุดยึด

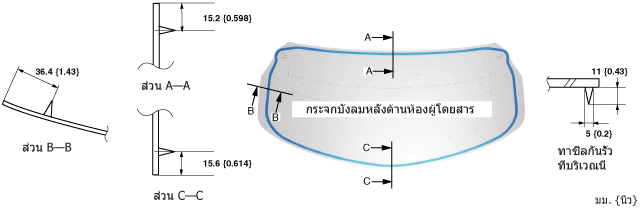

10.  ทาสารกันรั่วบนพื้นผิวกระจกตรงส่วนที่แสดงในภาพ

am2zzw00008100

11.  ติดตั้งกระจกบังลมหลัง

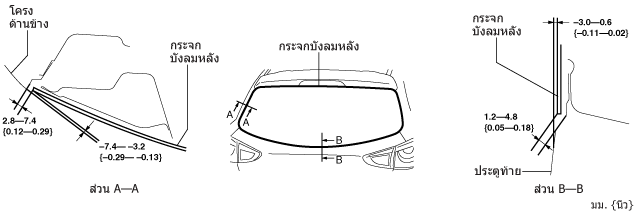

12.  ตรวจสอบว่าช่องว่างที่ส่วนบนและส่วนล่างของกระจกอยู่ภายในช่วงที่แสดงในภาพ และกดตามแนวขอบนอกของกระจก

am2zzw00008101

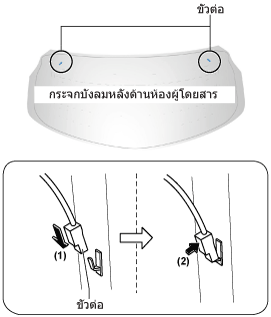

13.  ต่อขั้วต่อตามทิศทางลูกศรและตามลำดับ (1), (2) ที่แสดงในภาพ

am2zzw00008102

14.  ติดตั้งก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน)

15.  ติดตั้งสปอยเลอร์ข้างส่วนหลัง (ดู การถอด/ติดตั้งสปอยเลอร์ด้านหลัง)

16.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

17.  ปล่อยให้สารกันรั่วแข็งตัว

หมายเหตุ

•  ปฏิบัติตามคำแนะนำในการใช้งานผลิตภัณฑ์ที่ระบุไว้สำหรับเวลาที่ต้องรอให้สารกันรั่วแข็งตัว

18.  ทำการตรวจสอบไล่ฝ้ากระจกหลัง (ดู การตรวจสอบไล่ฝ้ากระจกหลัง)
