การถอดกระจกบังลมหลัง

id091200000600

คำเตือน

•  การใช้งานสายลวดเปียโนด้วยมือเปล่าอาจเป็นสาเหตุให้ได้รับบาดเจ็บ ต้องสวมถุงมือในขณะใช้งานสายลวดเปียโนเสมอ

4SD

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(2)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(3)  แผงตกแต่งซุ้มล้อ (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

(4)  แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(5)  ไฟเบรกดวงที่สาม (ดู การถอด/ติดตั้งไฟเบรกดวงที่สาม)

(6)  แผงตกแต่งช่องวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งแผงตกแต่งช่องวางสัมภาระท้ายรถ)

(7)  มือจับเหนือประตูรถ (ด้านหลัง) (ดู การถอด/ติดตั้งมือจับเหนือประตูรถ)

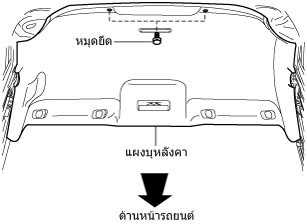

3.  ถอดหมุดยึดออกและจัดตำแหน่งผ้าบุหลังคาไม่ให้กีดขวางทางสายลวดเปียโน

am2zzw00008013

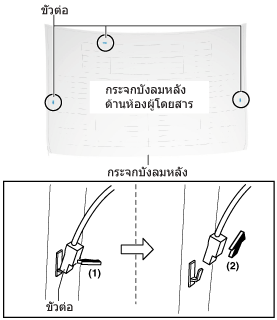

4.  ถอดขั้วต่อตามทิศทางลูกศรและตามลำดับ (1), (2) ที่แสดงในภาพ

am2zzw00008637

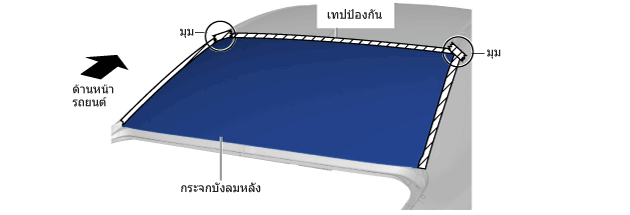

5.  ติดเทปป้องกันตามแนวขอบตัวถังรถ

หมายเหตุ

•  ที่ส่วนมุม ให้ติดเทปป้องกันทับซ้อนกันเพื่อป้องกันความเสียหาย

am2zzw00008105

6.  ตัดปลายสายลวดเปียโนเฉียงๆ เพื่อช่วยในการสอดสายลวดเปียโนผ่านสารกันรั่ว

am2zzw00008638

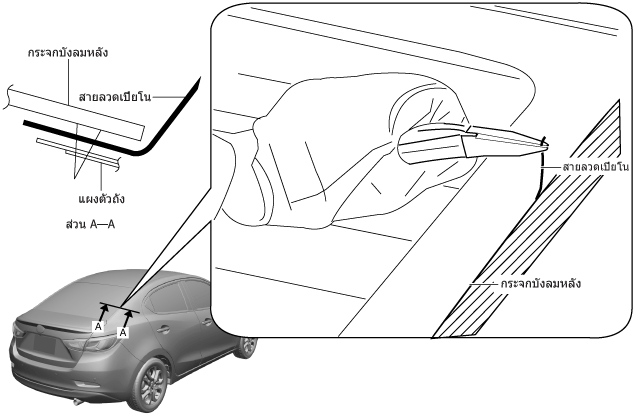

7.  สอดลวดเปียโนจากด้านในห้องโดยสาร

ข้อควรระวัง

•  ใช้ความระมัดระวังในการสอดสายลวดเปียโนเพื่อป้องกันตัวถังรถเสียหาย ถ้าสายลวดเปียโนสัมผัสกับตัวถังรถ อาจทำให้สีรถได้รับความเสียหาย

am2zzw00008017

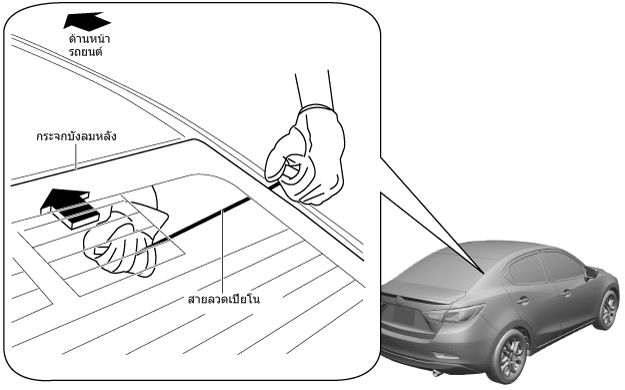

8.  ติดตั้งสายลวดเปียโนเข้ากับตัวจับสายลวดเปียโน

9.  จับยึดสายลวดเปียโนที่ด้านนอกรถไว้ให้แน่น แล้วดึงสายลวดเปียโนด้านในห้องโดยสารตามทิศทางลูกศรที่แสดงในภาพเพื่อปาดคราบสารกันรั่วออก

หมายเหตุ

•  ใช้วิธีดึงสายลวดเปียโนเข้าออกแบบการเลื่อยไม้โดยพยายามให้ดึงให้ตลอดแนวสายลวดเปียโนเพื่อไม่ให้สายลวดขาดเนื่องจากความร้อนที่เพิ่มขึ้นที่ตำแหน่งเดียว

am2zzw00008018

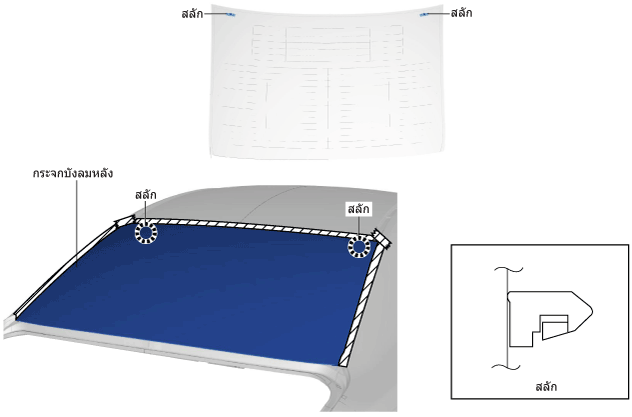

10.  เมื่อถึงสลัก ให้ดึงสายลวดเปียโนออกเพื่อข้ามส่วนสลัก จากนั้นจึงสอดสายลวดเปียโนจากด้านในห้องโดยสารอีกครั้ง

am2zzw00008639

11.  จับยึดปลายด้านหนึ่งของสายลวดเปียโนไว้ให้แน่น และในขณะที่ดึงปลายอีกด้านหนึ่ง ให้ปาดคราบสารกันรั่วออกจากกระจกบังลมหน้า

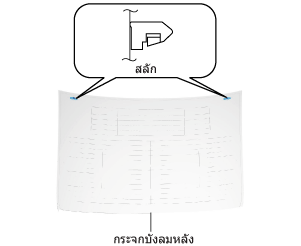

12.  บีบสลักจากด้านในรถแล้วถอดออก

am2zzw00008640

13.  ก่อนถอดกระจกบังลมหลังออกจากตัวถังรถ ให้ทำเครื่องหมายตำแหน่งกระจกไว้โดยการติดด้วยเทปที่กระจกและแผงตัวถัง (เมื่อต้องการนำกระจกบังลมหลังกลับมาใช้ใหม่)

14.  ถอดกระจกบังลมหลัง

15.  ถ้าสลักเสียหาย ให้ถอดสลักออก

หมายเหตุ

•  ก่อนถอดสลักออกจากแผ่นกระจกบังลมหลัง ให้ทำเครื่องหมายปรับแนวไว้บนกระจกบังลมหลัง

5HB

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดสปอยเลอร์ข้างส่วนหลังออก (ดู การถอด/ติดตั้งสปอยเลอร์ด้านหลัง)

3.  ถอดก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝนออก (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกหลังและใบปัดน้ำฝน)

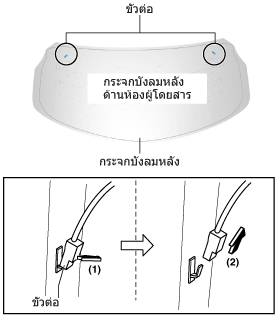

4.  ถอดขั้วต่อตามทิศทางลูกศรและตามลำดับ (1), (2) ที่แสดงในภาพ

am2zzw00008021

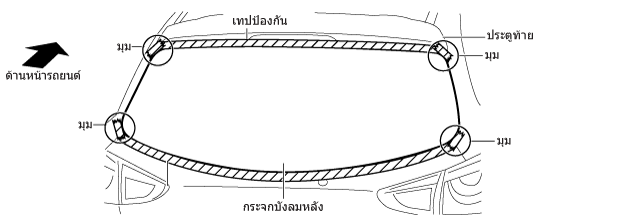

5.  ติดเทปป้องกันตามแนวขอบตัวถังรถ

หมายเหตุ

•  ที่ส่วนมุม ให้ติดเทปป้องกันทับซ้อนกันเพื่อป้องกันความเสียหาย

am2zzw00008022

6.  ตัดปลายสายลวดเปียโนเฉียงๆ เพื่อช่วยในการสอดสายลวดเปียโนผ่านสารกันรั่ว

am2zzw00008638

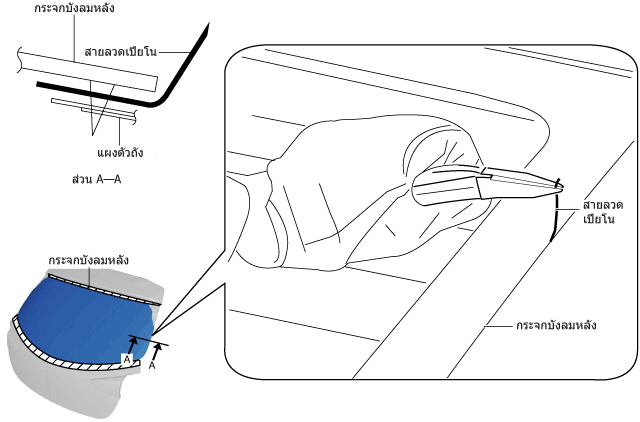

7.  สอดลวดเปียโนจากด้านในห้องโดยสาร

ข้อควรระวัง

•  ใช้ความระมัดระวังในการสอดสายลวดเปียโนเพื่อป้องกันตัวถังรถเสียหาย ถ้าสายลวดเปียโนสัมผัสกับตัวถังรถ อาจทำให้สีรถได้รับความเสียหาย

am2zzw00008023

8.  ติดตั้งสายลวดเปียโนเข้ากับตัวจับสายลวดเปียโน

9.  จับยึดปลายด้านหนึ่งของสายลวดเปียโนไว้ให้แน่น และในขณะที่ดึงปลายอีกด้านหนึ่ง ให้ปาดคราบสารกันรั่วรอบกระจกบังลมหลังออก

หมายเหตุ

•  ใช้วิธีดึงสายลวดเปียโนเข้าออกแบบการเลื่อยไม้โดยพยายามให้ดึงให้ตลอดแนวสายลวดเปียโนเพื่อไม่ให้สายลวดขาดเนื่องจากความร้อนที่เพิ่มขึ้นที่ตำแหน่งเดียว

am2zzw00008024

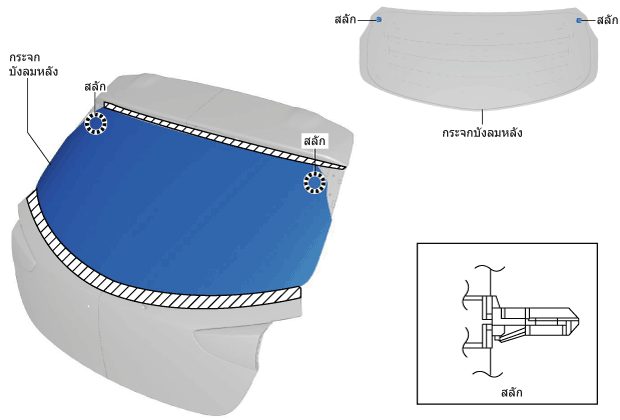

10.  เมื่อถึงสลัก ให้ดึงสายลวดเปียโนออกเพื่อข้ามส่วนสลัก จากนั้นจึงสอดสายลวดเปียโนจากด้านในห้องโดยสารอีกครั้ง

am2zzw00008025

11.  จับยึดปลายด้านหนึ่งของสายลวดเปียโนไว้ให้แน่น และในขณะที่ดึงปลายอีกด้านหนึ่ง ให้ปาดคราบสารกันรั่วออกจากกระจกบังลมหน้า

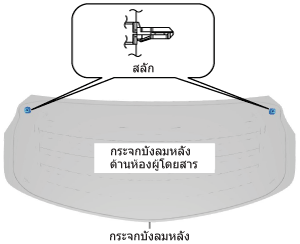

12.  บีบสลักจากด้านในรถแล้วถอดออก

am2zzw00008026

13.  ก่อนถอดกระจกบังลมหลังออกจากตัวถังรถ ให้ทำเครื่องหมายตำแหน่งกระจกไว้โดยการติดด้วยเทปที่กระจกและแผงตัวถัง (เมื่อต้องการนำกระจกบังลมหลังกลับมาใช้ใหม่)

14.  ถอดกระจกบังลมหลัง

15.  ถ้าสลักเสียหาย ให้ถอดสลักออก

หมายเหตุ

•  ก่อนถอดสลักออกจากแผ่นกระจกบังลมหลัง ให้ทำเครื่องหมายปรับแนวไว้บนกระจกบังลมหลัง
