การถอด/ติดตั้งประตูท้าย

id091100521200

ข้อควรระวัง

•  การถอดโช้คค้ำประตู โบลท์ยึดบานพับประตูท้าย หรือประตูท้ายโดยไม่รองรับประตูท้ายไว้ก่อนอาจส่งทำให้ประตูท้ายหล่นลงมาและทำให้ท่านได้รับบาดเจ็บ เมื่อต้องการถอดโช้คค้ำประตู บานพับประตูท้าย หรือประตูท้าย ต้องใช้ผู้ปฏิบัติงานสองคนเสมอ

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดเครื่องขยายสัญญาณ DAB ออก (ดู การถอด/ติดตั้งเครื่องขยายสัญญาณ DAB)

3.  ถอดแผงตกแต่งประตูท้ายแผ่นบนออก (ดู การถอด/ติดตั้งแผงตกแต่งประตูท้ายแผ่นบน)

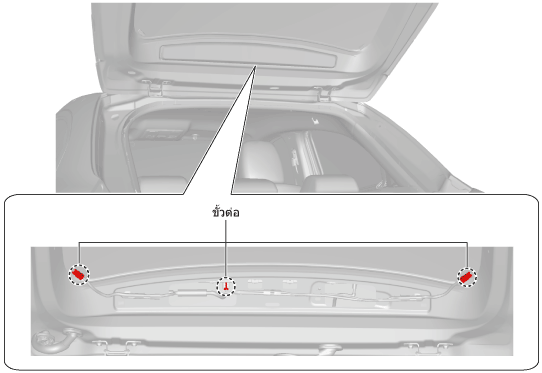

4.  ถอดขั้วต่อระบบไล่ฝ้ากระจกหลัง และขั้วต่อไฟเบรกดวงที่สาม

am2zzw00008905

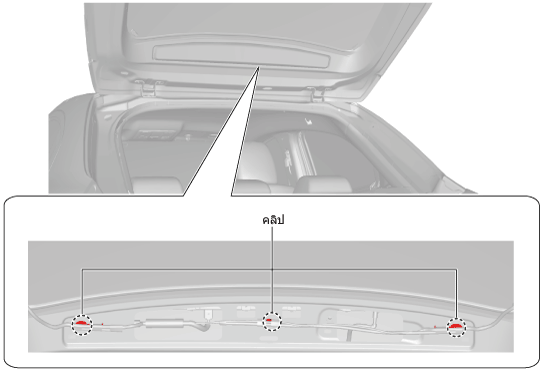

5.  ถอดคลิปออกจากประตูท้าย

am2zzw00008906

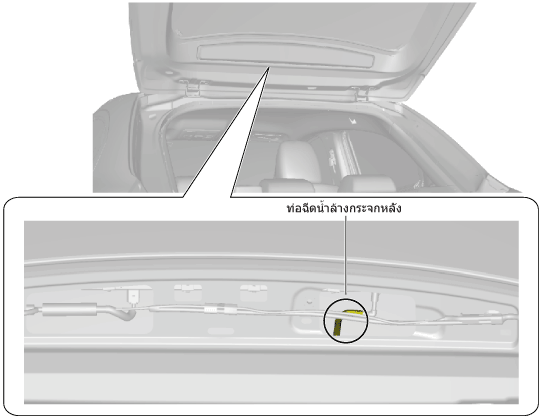

6.  ถอดท่อฉีดน้ำล้างกระจกหลัง

am2zzw00008907

7.  ถอดแผงตกแต่งประตูท้ายแผ่นล่างออก (ดู การถอด/ติดตั้งแผงตกแต่งประตูท้ายแผ่นล่าง)

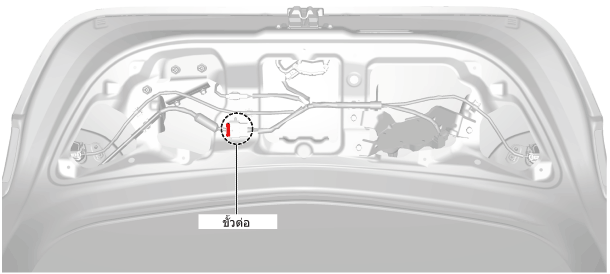

8.  ถอดขั้วต่อของชุดสายต่อ

am2zzw00008908

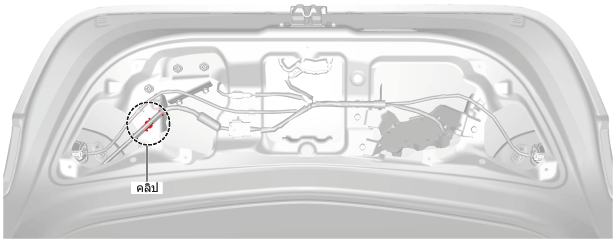

9.  ถอดคลิปยึดออกจากประตูท้าย

am2zzw00008909

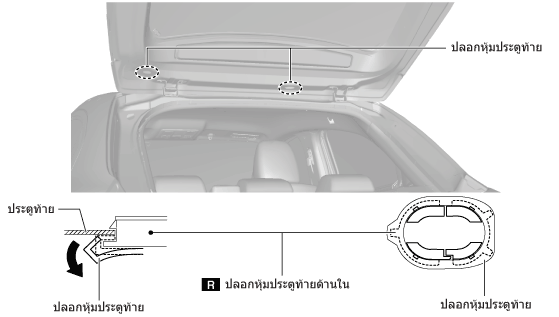

10.  ลอกปลอกหุ้มประตูท้ายออกส่วนหนึ่งตามทิศทางลูกศรดังรูป

am2zzw00008910

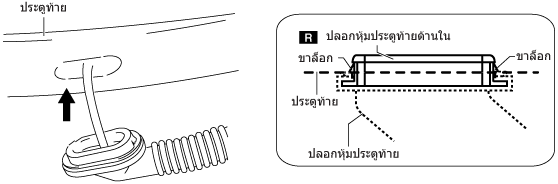

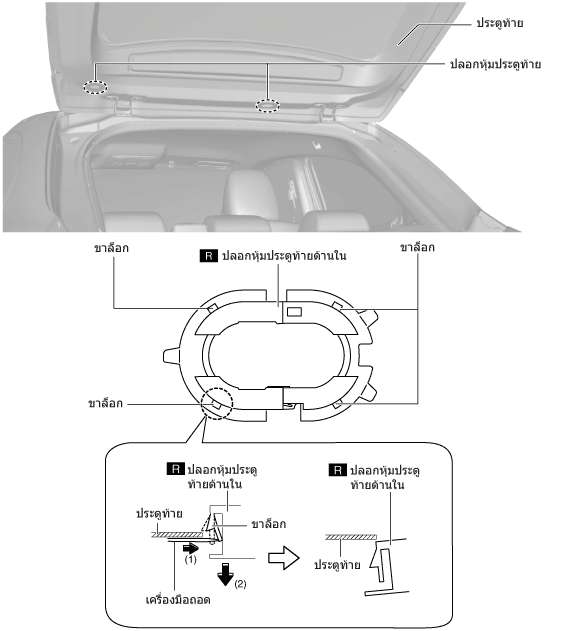

11.  ในขณะที่ใช้เครื่องมือถอดกดขาล็อกของปลอกหุ้มประตูท้ายตัวในตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดึงปลอกหุ้มประตูท้ายตัวในตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของปลอกหุ้มประตูท้ายตัวในออกจากประตูท้าย

am2zzw00008911

12.  ปลดขาล็อกทั้งหมดของปลอกหุ้มประตูท้ายตัวในออกจากประตูท้ายและถอดปลอกหุ้มประตูท้ายตัวในออก

หมายเหตุ

•  หากเปลี่ยนประตูท้ายใหม่ ให้ถอดประตูท้ายโดยที่ไม่ต้องรัดชุดสายไฟ

13.  รัดชุดสายไฟไว้

adejjw00011997

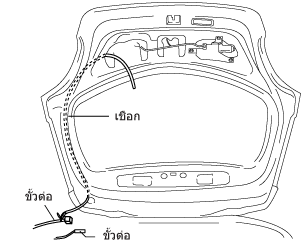

14.  ดึงชุดสายไฟโดยจับปลายสายรัด เพื่อไม่ให้ปลายสายรัดเข้าไปในประตูท้าย

adejjw00011998

15.  คลายสายรัดออกจากชุดสายไฟ

16.  ดึงท่อฉีดน้ำล้างกระจกหลังออกจากประตูท้าย

คำเตือน

เมื่อถาดสายรัดโช้คคำยึด อาจเกิดการบาดเจ็บสาหัสได้ หากถอดประตูท้ายโดยที่ไม่มีคนคอยรับ ต้องทำตามขั้นตอนในขณะที่มีผู้ช่วยอย่างน้อยหนึ่ง

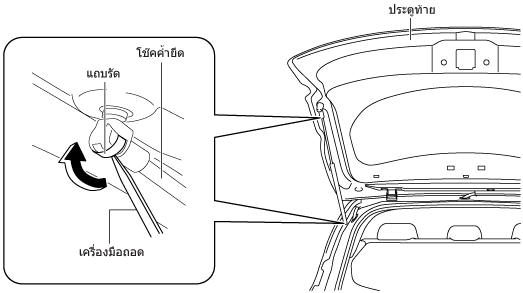

17.  สอดเครื่องมือถอดเข้าไปในตำแหน่งดังรูป

am2zzw00008912

18.  เลื่อนเครื่องมือถอดตามทิศทางลูกศรดังรูปแล้วปลดสายรัดออก

19.  ถอดโช้คค้ำยึด

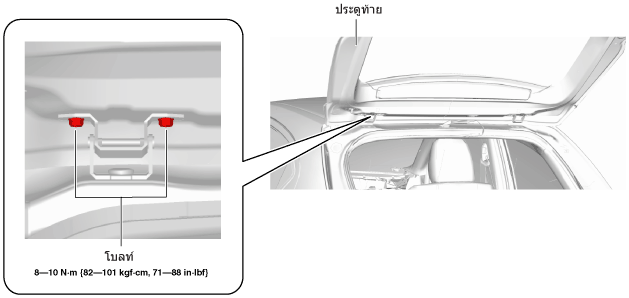

20.  ถอดโบลท์ออก

am2zzw00008913

21.  ถอดประตูท้ายออก

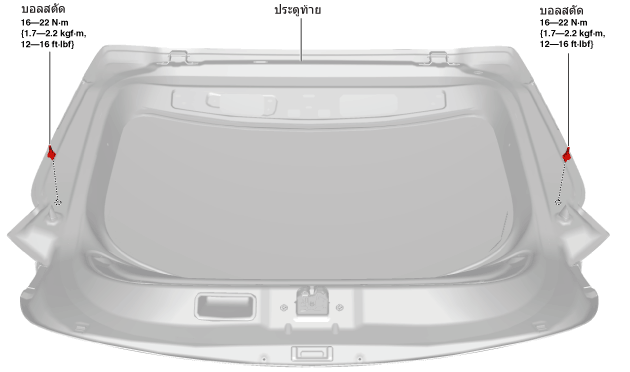

22.  ถอดบอลสตัดออก

am2zzw00008914

23.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งแหวนยางประตูท้าย)

24.  ปรับตั้งประตูท้าย (ดู การปรับตั้งประตูท้าย)

หมายเหตุการติดตั้งแหวนยางประตูท้าย

ข้อควรระวัง

•  ติดตั้งแหวนยางประตูท้ายด้านในโดยไม่ให้มีช่องว่างระหว่างแหวนยางประตูท้ายกับแหวนยางประตูท้ายด้านใน มิฉะนั้นอาจทำให้น้ำเข้าได้

•  หลังจากติดตั้งประตูท้ายแล้ว ให้ขยับแหวนยางประตูท้ายด้านในเพื่อตรวจสอบว่าแถบยึดล็อกเข้าที่อย่างแน่นหนาแล้ว ถ้ามีช่องว่างระหว่างแหวนยางประตูท้ายและประตูท้าย อาจทำให้น้ำเข้าได้

1.  ติดตั้งแหวนยางประตูท้ายตามขั้นตอนต่อไปนี้:

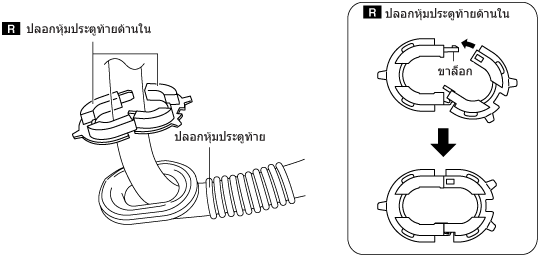

(1)  ติดตั้งแหวนยางประตูท้ายด้านในใหม่

am2zzw00008915

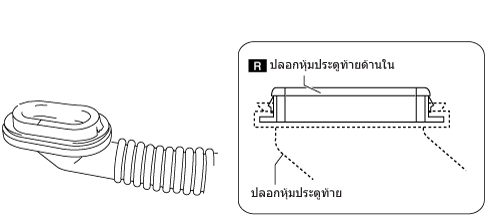

(2)  ติดตั้งแหวนยางประตูท้ายด้านในเข้ากับแหวนยางประตูท้าย

am2zzw00008916

(3)  กดแหวนยางประตูท้ายด้านในเข้ากับประตูท้าย และยึดแถบแหวนยางประตูท้ายด้านในกับประตูท้าย

am2zzw00008917
