การถอด/ติดตั้งแถบเลื่อนของกันชนหน้า

id091000822500

แถบเลื่อนของกันชนหน้า

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดกันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

3.  ถอดสกรูและโบลท์ออก

am2zzw00008860

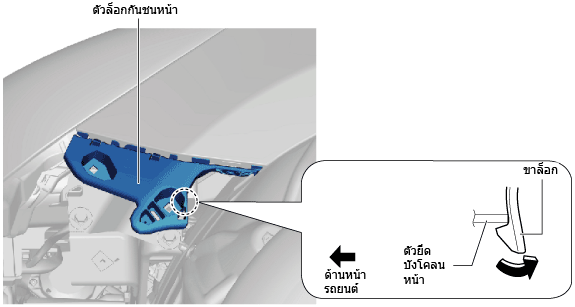

4.  ถอดขาล็อกดังแสดงในภาพออกและปลดแถบเลื่อนของกันชนหน้าออกจากตัวบึดบังโคลนหน้า

am2zzw00008861

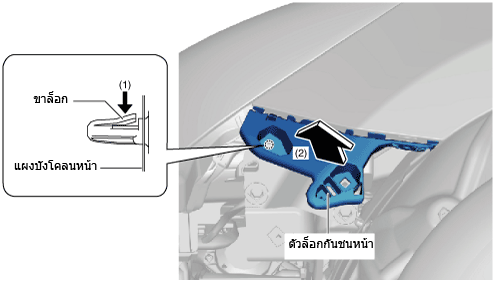

5.  ในขณะที่กดขาล็อกตามทิศทางลูกศร (1) ให้ปลดแถบเลื่อนของกันชนหน้าตามทิศทางลูกศร (2)

am2zzw00008862

6.   ติดตั้งกลับโดยย้อนขั้นตอนการถอด

แถบเลื่อนของกันชนหลัง

4SD

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ชุดโคมไฟหลัง (ดู การถอด/ติดตั้งชุดโคมไฟหลัง)

(2)  แผ่นกันโคลนด้านหลัง (ดู การถอด/ติดตั้งแผ่นกันโคลนด้านหลัง)

(3)  กันชนหลัง (ดู การถอดกันชนหลัง) (ดู การติดตั้งกันชนหลัง)

(4)  ฝาปิดรูสำหรับการซ่อม (ดู การถอด/ติดตั้งชุดโคมไฟหลัง)

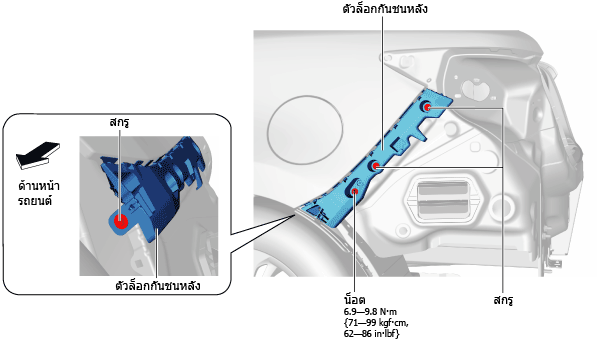

3.  ถอดสกรูและน็อตออก

am2zzw00008863

ข้อควรระวัง

•  ในขณะถอด ให้เลื่อนแถบเลื่อนของกันชนหลังออกจากบังโคลนหลังโดยระวังไม่ให้สลักแถบเลื่อนของกันชนหลังได้รับความเสียหาย

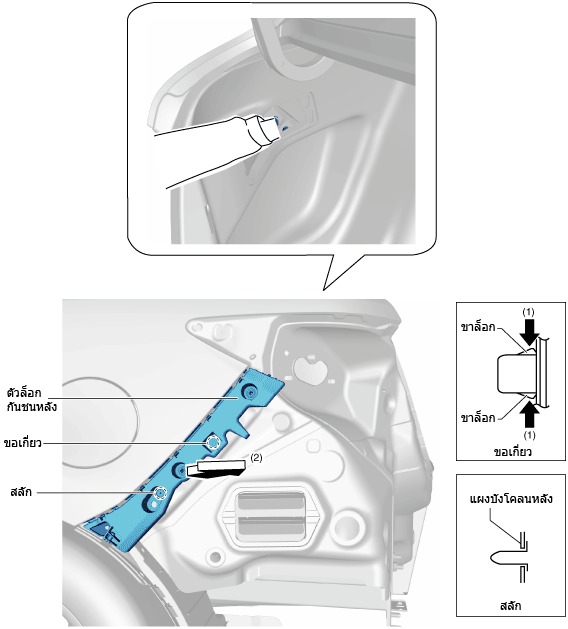

4.  กดแถบยึดดังรูป แล้วถอดขอเกี่ยวและสลักออกจากบังโคลนหลัง

am2zzw00008864

5.  ถอดแถบเลื่อนของกันชนหลัง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

5HB

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ชุดโคมไฟหลัง (ดู การถอด/ติดตั้งชุดโคมไฟหลัง)

(2)  แผ่นกันโคลนด้านหลัง (ดู การถอด/ติดตั้งแผ่นกันโคลนด้านหลัง)

(3)  กันชนหลัง (ดู การถอดกันชนหลัง) (ดู การติดตั้งกันชนหลัง)

(4)  ช่องระบายอากาศ (ดู การถอด/ติดตั้งช่องระบายอากาศ)

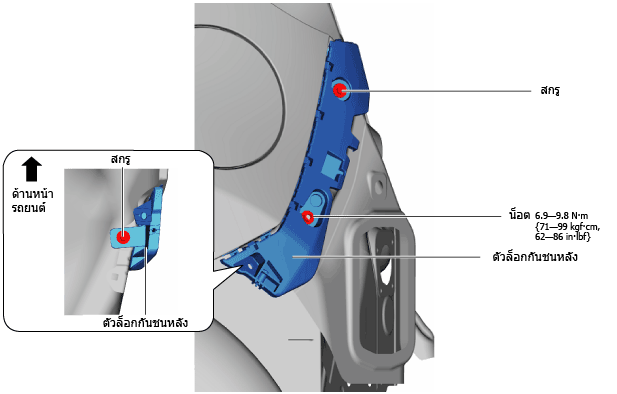

3.  ถอดสกรูและน็อตออก

am2zzw00008865

ข้อควรระวัง

•  ในขณะถอด ให้เลื่อนแถบเลื่อนของกันชนหลังออกจากบังโคลนหลังโดยระวังไม่ให้สลักแถบเลื่อนของกันชนหลังได้รับความเสียหาย

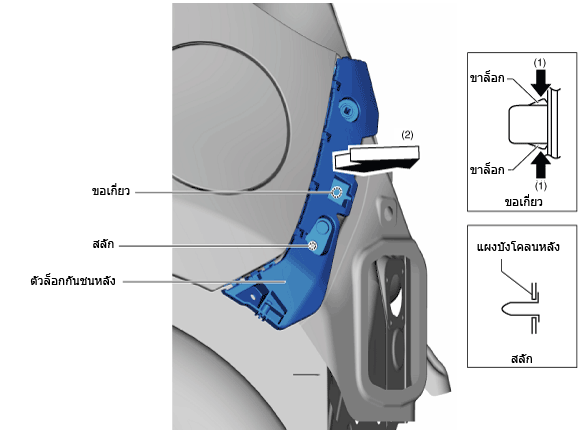

4.  กดแถบตามทิศทางลูกศร (1) ดังรูป และเลื่อนแถบเลื่อนของกันชนหลังไปตามทิศทางลูกศร (2) เพื่อถอดขอเกี่ยวและสลักออกจากแผงบังโคลน

am2zzw00008866

5.  ถอดแถบเลื่อนของกันชนหลัง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
