การถอดแยก/ประกอบกันชนหลัง

id091000800800

4SD

1.  ถอดสายไฟลัดวงจรของเซ็นเซอร์อัลตร้าโซนิคออก (รุ่นที่มีระบบเซ็นเซอร์ช่วยจอด) (ดู การถอด/ติดตั้งสายไฟลัดวงจรของเซ็นเซอร์อัลตร้าโซนิค)

2.  ถอดเซ็นเซอร์อัลตร้าโซนิคออก (รุ่นที่มีระบบเซ็นเซอร์ช่วยจอด) (ดู การถอด/ติดตั้งเซ็นเซอร์อัลตร้าโซนิค)

3.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

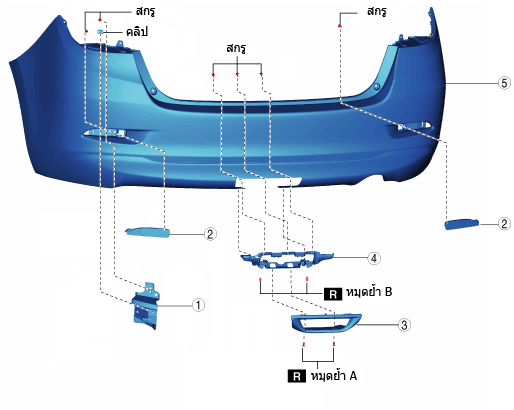

am2zzw00009048

1	ฐานยึด
2	แผ่นสะท้อนแสงด้านหลัง
3	ฝาครอบไฟตัดหมอกหลัง (รุ่นที่มีไฟตัดหมอกหลัง)
4	โครงยึดไฟตัดหมอกหลัง (รุ่นที่มีไฟตัดหมอกหลัง)
5	หน้ากระจังกันชนหลัง

4.  ประกอบกลับโดยย้อนขั้นตอนการถอด

5HB

1.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  กล้องตรวจจับด้านหลัง (ดู การถอด/ติดตั้งกล้องตรวจจับด้านหลัง)

(2)  ไฟตัดหมอกหลัง (รุ่นที่มีไฟตัดหมอกหลัง) (ดู การถอด/ติดตั้งไฟตัดหมอกหลัง)

(3)  สายไฟลัดวงจรของเซ็นเซอร์อัลตร้าโซนิค (รุ่นที่มีระบบเซ็นเซอร์ช่วยจอด) (ดู การถอด/ติดตั้งชุดสายต่อไฟส่องป้ายทะเบียน)

(4)  เซ็นเซอร์อัลตร้าโซนิค (รุ่นที่มีระบบเซ็นเซอร์ช่วยจอด) (ดู การถอด/ติดตั้งเซ็นเซอร์อัลตร้าโซนิค)

2.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

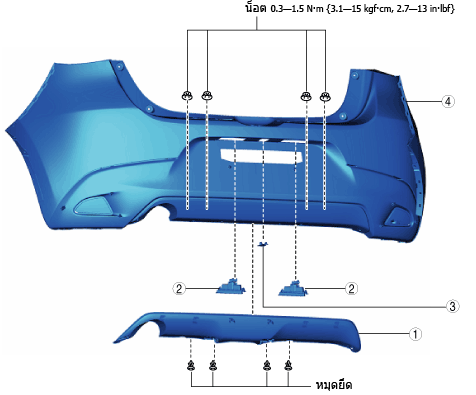

am2zzw00008793

1	ตัวยึดกันชนหลัง (รุ่นที่มีกันชนหลัง)
2	ไฟส่องป้ายทะเบียน (ดู การถอด/ติดตั้งไฟส่องป้ายทะเบียน)
3	ฝาปิด (รุ่นที่ไม่มีกล้องตรวจจับด้านหลัง)
4	หน้ากระจังกันชนหลัง

3.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดหมุดย้ำ

1.  เมื่อถอดหมุดย้ำ ให้ปฏิบัติตามขั้นตอนต่อไปนี้:

(1)  ดึงสลักของหมุดย้ำจากด้านไฟตัดหมอกหลังโดยใช้คีมปากจิ้งจกและยึดไว้

หมุดย้ำ A

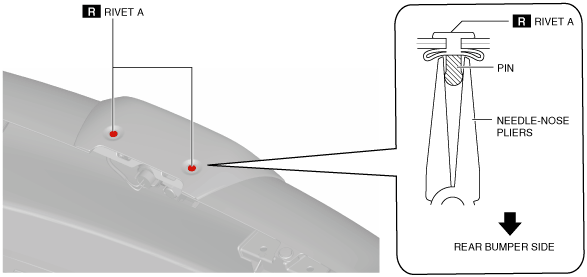

am2zzw00008794

หมุดย้ำ B

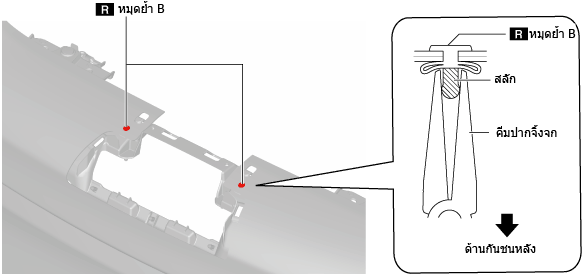

am2zzw00008795

(2)  ใช้เส้นผ่านศูนย์กลางรูเจาะต่อไปนี้

เส้นผ่านศูนย์กลางรูเจาะ:

4.5 มม. {0.18 นิ้ว}

ข้อควรระวัง

•  ใช้หัวสว่านที่มีเส้นผ่านศูนย์กลางที่ระบุเมื่อถอดหมุดย้ำ หากไม่ได้ใช้หัวสว่านที่มีเส้นผ่านศูนย์กลางตามที่ระบุ พื้นผิวกันชนหลัง ฝาครอบไฟตัดหมอกหลัง และโครงยึดไฟตัดหมอกหลังอาจได้รับความเสียหาย

(3)  ถอดหน้าแปลนหมุดย้ำออกโดยใช้สว่าน แล้วจึงถอดหมุดย้ำออก

หมุดย้ำ A

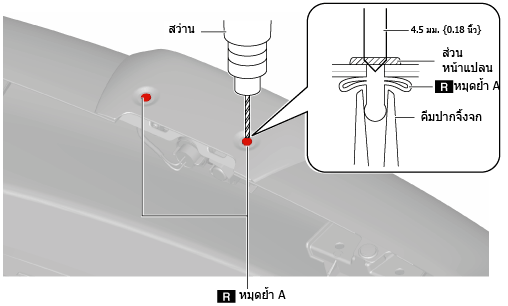

am2zzw00008796

หมุดย้ำ B

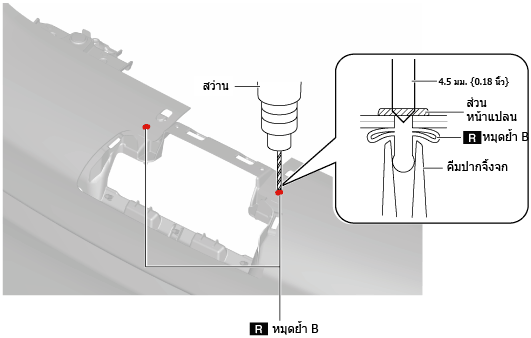

am2zzw00008797

(4)  นำเศษที่เหลือของหมุดย้ำออกจากพื้นผิวกันชนหลัง ฝาครอบไฟตัดหมอกหลัง และโครงยึดไฟตัดหมอกหลัง
