ไม่มีเสียงตรวจจับความผิดปกติ/เสียงเบา [เซ็นเซอร์ช่วยจอด]

id0903z4829500

หมายเหตุ

•  หากลูกค้าร้องเรียนปัญหาเกี่ยวกับการทำงานผิดปกติของรถยนต์ ให้วิเคราะห์ความผิดปกติตามขั้นตอนการแก้ไขปัญหาที่ คำนำ [เซ็นเซอร์ช่วยจอด] (ดู คำนำ [เซ็นเซอร์ช่วยจอด])

คำอธิบาย	ระดับของเสียงตรวจจับจากสัญญาณเตือนลดลง/เสียงตรวจจับไม่ดังขึ้นมา
สาเหตุที่เป็นไปได้	•  การปรับระดับเสียงของสัญญาณเตือนอยู่ที่ระดับต่ำสุด •  วงจรสัญญาณเตือนบกพร่อง •  วงจรเปิดหรือการลัดวงจรในชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว R และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว B ―  วงจรเปิดในชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว T และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว A •  เสียงสัญญาณเซ็นเซอร์ช่วยจอดบกพร่อง •  โมดูลควบคุมเซ็นเซอร์ช่วยจอดบกพร่อง

ขั้นตอนการวิเคราะห์

ขั้นตอน	การตรวจสอบ		การใช้งาน
1	การปรับระดับความดังเสียงสัญญาณเตือน •  ปรับความดังเสียงสัญญาณเตือน (ดู การปรับเสียงสัญญาณเตือน) •  ความผิดปกติได้รับการแก้ไขแล้วใช่หรือไม่?	ใช่	การตรวจสอบเสร็จสิ้น (การปรับความดังของเสียงสัญญาณเตือนบกพร่อง)
		ไม่ใช่	ไปยังขั้นตอนถัดไป

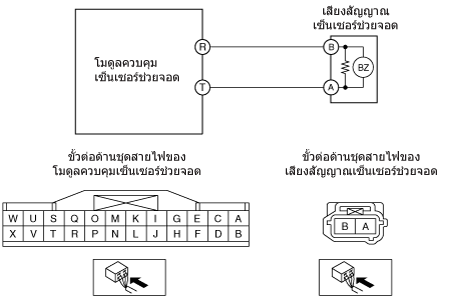

2	ตรวจสอบชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดและเสียงสัญญาณเซ็นเซอร์ช่วยจอดเพื่อหาวงจรเปิด •  OFF สวิตช์กุญแจ •  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) •  ปลดขั้วต่อของเสียงสัญญาณเซ็นเซอร์ช่วยจอดและโมดูลควบคุมเซ็นเซอร์ช่วยจอด •  ตรวจสอบความต่อเนื่องระหว่างชุดสายไฟต่อไปนี้: ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว R และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว B ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว T และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว A •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
		ไม่ใช่	•  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อกลางระหว่างชุดสายไฟต่อไปนี้หรือไม่: ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว R และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว B ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว T และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว A ถ้ามีขั้วต่อกลาง ―  หาชิ้นส่วนที่บกพร่องโดยการตรวจสอบขั้วต่อกลางและขั้วเพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟกลาง ―  ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง ถ้าไม่มีขั้วต่อกลาง ―  ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
3	ตรวจสอบชุดสายไฟระหว่างโมดูลควบคุมเซ็นเซอร์ช่วยจอดและเสียงสัญญาณเซ็นเซอร์ช่วยจอดเพื่อหาการลัดวงจรไปยังกราวน์ •  ตรวจสอบความต่อเนื่องระหว่างชุดสายไฟต่อไปนี้: ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว R และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว B •  มีความต่อเนื่อง ใช่หรือไม่?	ใช่	•  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อกลางระหว่างชุดสายไฟต่อไปนี้หรือไม่: ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว R และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว B ―  โมดูลควบคุมเซ็นเซอร์ช่วยจอด ขั้ว T และเสียงสัญญาณเซ็นเซอร์ช่วยจอด ขั้ว A ถ้ามีขั้วต่อกลาง ―  หาชิ้นส่วนที่บกพร่องโดยการตรวจสอบขั้วต่อกลางและขั้วเพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาการลัดวงจรไปยังกราวน์ที่ชุดสายไฟกลาง ―  ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง ถ้าไม่มีขั้วต่อกลาง ―  ซ่อมหรือเปลี่ยนชุดสายไฟที่บกพร่อง
		ไม่ใช่	ไปยังขั้นตอนถัดไป
4	พิจารณาว่า สาเหตุของความผิดปกติอยู่ที่เสียงสัญญาณเซ็นเซอร์ช่วยจอด หรือโมดูลควบคุมเซ็นเซอร์ช่วยจอด •  ตรวจสอบเสียงสัญญาณเซ็นเซอร์ช่วยจอด (ดู การตรวจสอบเสียงสัญญาณเซ็นเซอร์ช่วยจอด) •  เสียงสัญญาณเซ็นเซอร์ช่วยจอดเป็นปกติใช่หรือไม่?	ใช่	เปลี่ยนโมดูลควบคุมเซ็นเซอร์ช่วยจอด (ดู การถอด/ติดตั้งโมดูลควบคุมเซ็นเซอร์ช่วยจอด)
		ไม่ใช่	เปลี่ยนเสียงสัญญาณเซ็นเซอร์ช่วยจอด (ดู การถอด/ติดตั้งเสียงสัญญาณเซ็นเซอร์ช่วยจอด)
