ไม่มีการแสดงภาพบนจอแสดงผลของเครื่องเสียง [ระบบความบันเทิง [รุ่นที่ไม่มีจอแสดงผลตรงกลาง]]

ขั้นตอน	การตรวจสอบ	การใช้งาน
1	ตรวจสอบขั้วต่อชุดเครื่องเสียง • OFF สวิตช์กุญแจ • ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • ปลดขั้วต่อชุดเครื่องเสียง • ตรวจสอบการเข้าประสานของขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบขั้วต่างๆ เพื่อดูความเสียหาย, ความบิดเบี้ยว, การกัดกร่อน หรือการหลุด • ขั้วต่อเป็นปกติ ใช่หรือไม่?	ใช่	ไปยังขั้นตอนถัดไป
ไม่ใช่	ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 3

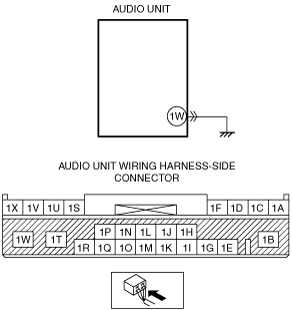

2	ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากวงจรเปิดในชุดสายไฟระหว่างชุดเครื่องเสียงและกราวน์ตัวถังใช่หรือไม่ • ตรวจสอบว่าขั้วต่อต่างๆ ของชุดเครื่องเสียงหลุดออกจากกันหรือไม่ • ตรวจสอบความต่อเนื่องในชุดสายไฟระหว่างขั้ว 1W ของชุดเครื่องเสียงกับกราวน์ตัวถัง (ด้านชุดสายไฟของรถ) • มีความต่อเนื่อง ใช่หรือไม่?	ใช่	เปลี่ยนชุดเครื่องเสียง จากนั้นไปยังขั้นตอนถัดไป (ดู การถอด/ติดตั้งชุดเครื่องเสียง)
ไม่ใช่	• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้ว 1W ของชุดเครื่องเสียงกับกราวน์ตัวถังอยู่หรือไม่ ถ้ามีขั้วต่อร่วม: ― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ ― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ ถ้าไม่มีขั้วต่อร่วม: ― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด • ไปยังขั้นตอนถัดไป
3	ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่ • ต่อขั้วต่อชุดเครื่องเสียง • ต่อสายขั้วลบแบตเตอรี่กลับตามเดิม (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่) • หมุนสวิตช์กุญแจไปที่ ACC หรือ ON (เครื่องยนต์ดับหรือทำงาน) • กดปุ่ม POWER/VOLUME เพื่อเปิดชุดเครื่องเสียง • มีภาพแสดงขึ้นมาบนจอแสดงผลของชุดเครื่องเสียงหรือไม่?	ใช่	การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
ไม่ใช่	ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม (ดู การแก้ไขปัญหาตามอาการ [ระบบความบันเทิง [รุ่นที่ไม่มีจอแสดงผลตรงกลาง]])

ขั้นตอน

การตรวจสอบ

การใช้งาน

ตรวจสอบขั้วต่อชุดเครื่องเสียง

• OFF สวิตช์กุญแจ

• ถอดสายขั้วลบแบตเตอรี่ออก

• ปลดขั้วต่อชุดเครื่องเสียง

• ตรวจสอบการเข้าประสานของขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบขั้วต่างๆ เพื่อดูความเสียหาย, ความบิดเบี้ยว, การกัดกร่อน หรือการหลุด

• ขั้วต่อเป็นปกติ ใช่หรือไม่?

ใช่

ไปยังขั้นตอนถัดไป

ไม่ใช่

ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 3

ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากวงจรเปิดในชุดสายไฟระหว่างชุดเครื่องเสียงและกราวน์ตัวถังใช่หรือไม่

• ตรวจสอบว่าขั้วต่อต่างๆ ของชุดเครื่องเสียงหลุดออกจากกันหรือไม่

• ตรวจสอบความต่อเนื่องในชุดสายไฟระหว่างขั้ว 1W ของชุดเครื่องเสียงกับกราวน์ตัวถัง (ด้านชุดสายไฟของรถ)

• มีความต่อเนื่อง ใช่หรือไม่?

ใช่

เปลี่ยนชุดเครื่องเสียง จากนั้นไปยังขั้นตอนถัดไป

(ดู การถอด/ติดตั้งชุดเครื่องเสียง)

ไม่ใช่

• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้ว 1W ของชุดเครื่องเสียงกับกราวน์ตัวถังอยู่หรือไม่

ถ้ามีขั้วต่อร่วม:

― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ

― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ

ถ้าไม่มีขั้วต่อร่วม:

― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด

• ไปยังขั้นตอนถัดไป

ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่

• ต่อขั้วต่อชุดเครื่องเสียง

• ต่อสายขั้วลบแบตเตอรี่กลับตามเดิม

(ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

• หมุนสวิตช์กุญแจไปที่ ACC หรือ ON (เครื่องยนต์ดับหรือทำงาน)

• กดปุ่ม POWER/VOLUME เพื่อเปิดชุดเครื่องเสียง

• มีภาพแสดงขึ้นมาบนจอแสดงผลของชุดเครื่องเสียงหรือไม่?

ใช่

การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)

ไม่ใช่

ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม

(ดู การแก้ไขปัญหาตามอาการ [ระบบความบันเทิง [รุ่นที่ไม่มีจอแสดงผลตรงกลาง]])
