1
|
ตรวจสอบอาการความผิดปกติ
• ACC หรือ ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
• เปิดใช้งาน “Speaker Inspection” ของฟังก์ชั่นช่วยวิเคราะห์ปัญหาในรถยนต์
• มีเสียงออกมาจากลำโพงทุกตัว ใช่หรือไม่?
|
ใช่
|
• ระบบเป็นปกติ
• เนื่องจากมีความเป็นไปได้ที่เสียงจะไม่ออกในบางโหมด ให้ตรวจสอบว่าความผิดปกติในตารางการแก้ไขปัญหาตามอาการ และทำการวิเคราะห์ความผิดปกติที่เหมาะสมอื่นๆ
|
|
ไม่ใช่
|
ไม่มีเสียงออกมาจากลำโพงทุกตัว
• ไปยังขั้นตอนถัดไป
ไม่มีเสียงออกมาจากลำโพงบางตัว
• ไปยังขั้นตอนที่ 3
|
|
2
|
ตรวจสอบขั้วต่อชุดเครื่องเสียง
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อชุดเครื่องเสียง
• ตรวจสอบการเข้าประสานของขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบขั้วต่างๆ เพื่อดูความเสียหาย, ความบิดเบี้ยว, การกัดกร่อน หรือการหลุด
• ขั้วต่อเป็นปกติ ใช่หรือไม่?
|
ใช่
|
เปลี่ยนชุดเครื่องเสียง จากนั้นไปยังขั้นตอนที่ 7
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 7
|
|
3
|
ตรวจสอบการเชื่อมต่อของลำโพง
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อของลำโพงที่มีอาการผิดปกติ
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 7
|
|
4
|
การตรวจสอบลำโพง
• ความต้านทานของลำโพงเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนลำโพงที่บกพร่อง จากนั้นไปยังขั้นตอนที่ 7
|
|
5
|

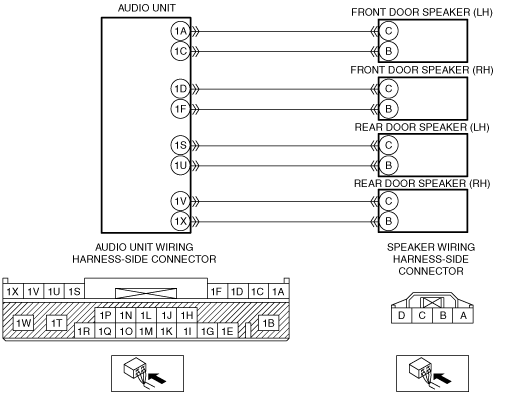

ตรวจสอบวงจรเปิดในวงจรลำโพง
• ปลดขั้วต่อของลำโพงที่บกพร่องและขั้วต่อของชุดเครื่องเสียง
• ตรวจสอบว่ามีความต่อเนื่องของชุดสายไฟระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ) ของลำโพงที่บกพร่อง
-
― ชุดเครื่องเสียง ขั้ว 1A กับลำโพงที่ประตูหน้า (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1A กับลำโพงที่ประตูหน้า (ซ้าย) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1D กับลำโพงที่ประตูหน้า (ขวา) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1F กับลำโพงที่ประตูหน้า (ขวา) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1S กับลำโพงที่ประตูหลัง (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1U กับลำโพงที่ประตูหลัง (ซ้าย) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1V กับลำโพงที่ประตูหลัง (ขวา) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1X กับลำโพงที่ประตูหลัง (ขวา) ขั้ว B
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ชุดเครื่องเสียง ขั้ว 1A กับลำโพงที่ประตูหน้า (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1A กับลำโพงที่ประตูหน้า (ซ้าย) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1D กับลำโพงที่ประตูหน้า (ขวา) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1F กับลำโพงที่ประตูหน้า (ขวา) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1S กับลำโพงที่ประตูหลัง (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1U กับลำโพงที่ประตูหลัง (ซ้าย) ขั้ว B
― ชุดเครื่องเสียง ขั้ว 1V กับลำโพงที่ประตูหลัง (ขวา) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1X กับลำโพงที่ประตูหลัง (ขวา) ขั้ว B
ถ้ามีขั้วต่อร่วม:
-
― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาวงจรเปิดที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ
― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• ไปยังขั้นตอนที่ 7
|
|
6
|
ตรวจสอบการลัดวงจรไปยังกราวน์ของวงจรลำโพง
• ตรวจสอบว่าได้ถอดขั้วต่อของลำโพงที่บกพร่องและขั้วต่อของชุดเครื่องเสียงออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ) ของลำโพงที่บกพร่องกับกราวน์ตัวถัง
-
― ลำโพงที่ประตูหน้า (ซ้าย) ขั้ว C
― ลำโพงที่ประตูหน้า (ขวา) ขั้ว C
― ลำโพงที่ประตูหลัง (ซ้าย) ขั้ว C
― ลำโพงที่ประตูหลัง (ขวา) ขั้ว C
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― ชุดเครื่องเสียง ขั้ว 1A กับลำโพงที่ประตูหน้า (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1D กับลำโพงที่ประตูหน้า (ขวา) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1S กับลำโพงที่ประตูหลัง (ซ้าย) ขั้ว C
― ชุดเครื่องเสียง ขั้ว 1V กับลำโพงที่ประตูหลัง (ขวา) ขั้ว C
ถ้ามีขั้วต่อร่วม:
-
― ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจสอบการลัดวงจรไปยังกราวน์ที่ชุดสายไฟร่วมเพื่อหาตำแหน่งที่เกิดความผิดปกติ
― ซ่อมหรือเปลี่ยนตำแหน่งที่เกิดความผิดปกติ
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมหรือเปลี่ยนชุดสายไฟที่มีการลัดวงจรไปยังกราวน์
• ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
เปลี่ยนชุดเครื่องเสียง จากนั้นไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่
• ต่อขั้วต่อทั้งหมด
• ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์)
• เปิดใช้งาน “Speaker Inspection” ของฟังก์ชั่นช่วยวิเคราะห์ปัญหาในรถยนต์
• มีเสียงออกมาจากลำโพงทุกตัว ใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม
|
