1
|
หาว่าสาเหตุของความผิดปกติอยู่ที่แผ่น CD ใช่หรือไม่
• หลังจากได้รับการอนุญาตจากลูกค้าแล้ว ให้เปลี่ยนแผ่น CD ที่ไม่ได้ใช้งานในตอนที่เกิดความผิดปกติขึ้น
• มีเสียงออกมาจากแผ่น CD ใช่หรือไม่?
|
ใช่
|
ระบบเป็นปกติ อธิบายให้ลูกค้าทราบว่า แผ่น CD ดังกล่าวไม่สามารถเล่นได้เนื่องจากเหตุผลใดเหตุผลหนึ่งต่อไปนี้
• มีสิ่งสกปรกหรือรอยขีดข่วนบนแผ่น CD
• ไม่รองรับไฟล์เสียงที่บันทึกอยู่ในแผ่น
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบขั้วต่อเครื่องเล่น DVD/CD
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อเครื่องเล่น DVD/CD
• ตรวจสอบการล็อกขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบหาความเสียหาย เสียรูป สึกหรอ หรือการหลุดของขั้วต่างๆ
• ขั้วต่อเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 9
|
|
3
|
ตรวจสอบขั้วต่อ TAU
• ปลดขั้วต่อ TAU
• ตรวจสอบการเข้าประสานของขั้วต่อและสภาพการเชื่อมต่อ และตรวจสอบขั้วต่างๆ เพื่อดูความเสียหาย, ความบิดเบี้ยว, การกัดกร่อน หรือการหลุด
• ขั้วต่อเป็นปกติ ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ซ่อมหรือเปลี่ยนขั้วต่อ จากนั้นไปยังขั้นตอนที่ 9
|
|
4
|

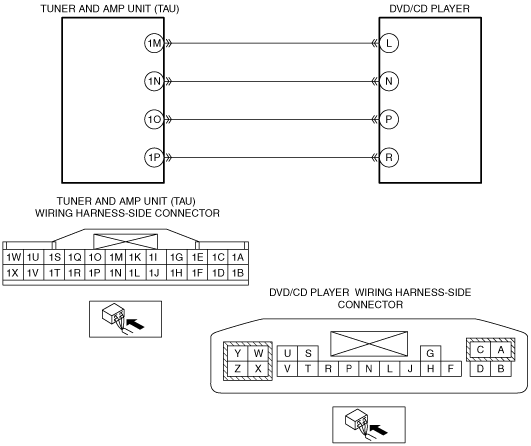

ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากวงจรเปิดในชุดสายไฟระหว่าง TAU และเครื่องเล่น DVD/CD ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อเครื่องเล่น DVD/CD และ TAU หลุดออกจากกันหรือไม่
• ตรวจสอบความต่อเนื่องในชุดสายไฟระหว่างขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ)
-
― TAU ขั้ว 1M และเครื่องเล่น DVD/CD ขั้ว L
― TAU ขั้ว 1N และเครื่องเล่น DVD/CD ขั้ว N
― TAU ขั้ว 1O และเครื่องเล่น DVD/CD ขั้ว P
― TAU ขั้ว 1P และเครื่องเล่น DVD/CD ขั้ว R
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― TAU ขั้ว 1M และเครื่องเล่น DVD/CD ขั้ว L
― TAU ขั้ว 1N และเครื่องเล่น DVD/CD ขั้ว N
― TAU ขั้ว 1O และเครื่องเล่น DVD/CD ขั้ว P
― TAU ขั้ว 1P และเครื่องเล่น DVD/CD ขั้ว R
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และวงจรเปิดเพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• ไปยังขั้นตอนที่ 9
|
|
5
|
ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่าง TAU และเครื่องเล่น DVD/CD ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อเครื่องเล่น DVD/CD และ TAU หลุดออกจากกันหรือไม่
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ของชุดสายไฟ (ด้านชุดสายไฟรถยนต์) และกราวน์ตัวถัง
-
― เครื่องเล่น DVD/CD ขั้ว L
― เครื่องเล่น DVD/CD ขั้ว N
― เครื่องเล่น DVD/CD ขั้ว P
― เครื่องเล่น DVD/CD ขั้ว R
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― TAU ขั้ว 1M และเครื่องเล่น DVD/CD ขั้ว L
― TAU ขั้ว 1N และเครื่องเล่น DVD/CD ขั้ว N
― TAU ขั้ว 1O และเครื่องเล่น DVD/CD ขั้ว P
― TAU ขั้ว 1P และเครื่องเล่น DVD/CD ขั้ว R
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์เพื่อหาตำแหน่งชิ้นส่วนที่บกพร่อง
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|

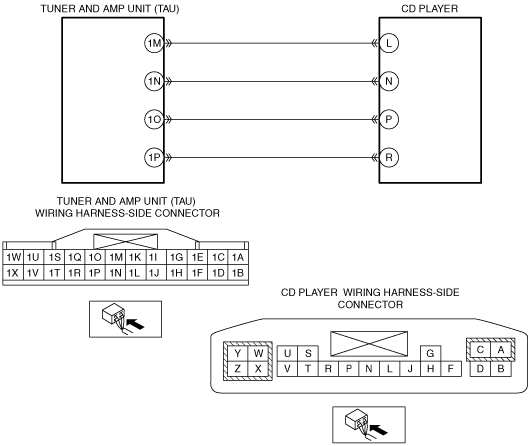

ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากการลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่าง TAU และเครื่องเล่น CD ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อเครื่องเล่น DVD/CD และ TAU หลุดออกจากกันหรือไม่
• ต่อสายขั้วลบแบตเตอรี่กลับคืน
• ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์)
• วัดแรงเคลื่อนไฟฟ้าที่ขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ)
-
― เครื่องเล่น DVD/CD ขั้ว L
― เครื่องเล่น DVD/CD ขั้ว N
― เครื่องเล่น DVD/CD ขั้ว P
― เครื่องเล่น DVD/CD ขั้ว R
• แรงเคลื่อนไฟฟ้าเป็น B+ ใช่หรือไม่?
|
ใช่
|
• โปรดดูแผนผังวงจรไฟฟ้า และตรวจสอบว่า มีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่
-
― TAU ขั้ว 1M และเครื่องเล่น DVD/CD ขั้ว L
― TAU ขั้ว 1N และเครื่องเล่น DVD/CD ขั้ว N
― TAU ขั้ว 1O และเครื่องเล่น DVD/CD ขั้ว P
― TAU ขั้ว 1P และเครื่องเล่น DVD/CD ขั้ว R
ถ้ามีขั้วต่อร่วม:
-
• ตรวจสอบขั้วต่อร่วมและขั้วต่างๆ เพื่อดูการสึกกร่อน, ความเสียหาย หรือขาที่หลุด และตรวจหาการลัดวงจรไปที่แหล่งจ่ายไฟที่ชุดสายไฟร่วม
• ซ่อมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
• ไปยังขั้นตอนที่ 9
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
พิจารณาว่าสาเหตุของความบกพร่องเกิดจากเครื่องเล่น DVD/CD หรือไม่
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• เปลี่ยนเครื่องเล่น DVD/CD
• ต่อขั้วต่อทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่กลับคืน
• ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์)
• ใส่แผ่น CD ที่ใช้ในขณะที่เกิดความผิดปกติขึ้น
• มีเสียงออกมาจากแผ่น CD ใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์ (อธิบายรายละเอียดงานซ่อมแซมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
8
|
หาว่าสาเหตุของความผิดปกติอยู่ที่ TAU ใช่หรือไม่
• OFF สวิตช์กุญแจ
• ถอดสายขั้วลบแบตเตอรี่ออก
• ต่อขั้วต่อทั้งหมด
• ต่อสายขั้วลบแบตเตอรี่กลับคืน
• ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์)
• ใส่แผ่น CD ที่ใช้ในขณะที่เกิดความผิดปกติขึ้น
• มีเสียงออกมาจากแผ่น CD ใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์ (อธิบายรายละเอียดงานซ่อมแซมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
เปลี่ยน CMU จากนั้นไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจยืนยันว่าสาเหตุความผิดปกติได้รับการแก้ไขแล้วหรือไม่
• ACC หรือ ON สวิตช์กุญแจ (ดับหรือติดเครื่องยนต์)
• ใส่แผ่น CD ที่ใช้ในขณะที่เกิดความผิดปกติขึ้น
• มีเสียงออกมาจากแผ่น CD ใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์ (อธิบายรายละเอียดงานซ่อมแซมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
ตรวจยืนยันอาการปัญหาในตารางการแก้ไขปัญหาตามอาการและทำการวิเคราะห์ความบกพร่องอื่นๆ ตามความเหมาะสม
|
