คำนำ [ระบบความบันเทิง [รุ่นที่มีจอแสดงผลตรงกลาง]]

id0903l8059700

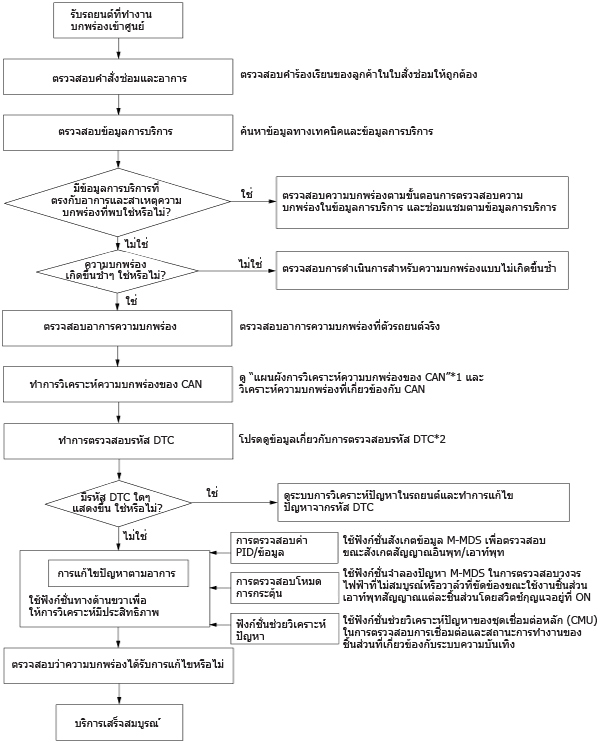

ขั้นตอนการแก้ไขปัญหา

am3uuw00012057

*1 :(ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.5]) (ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.5 (รถพวงมาลัยซ้าย)]) (ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.3, SKYACTIV-G 1.5 (รถพวงมาลัยขวา)])

*2 :(ดู หมายเหตุการตรวจสอบรหัส DTC)

การดำเนินการสำหรับความบกพร่องแบบไม่เกิดขึ้นซ้ำ

• หากความบกพร่องไม่เกิดขึ้นซ้ำ ให้ตรวจยืนยันสาเหตุความบกพร่องโดยปฏิบัติดังต่อไปนี้:

― ตรวจสอบว่ามีรหัส DTC บันทึกในหน่วยความจำ (ดู การตรวจสอบรหัส DTC [ชุดเชื่อมต่อหลัก]) (ดู ฟังก์ชั่นช่วยวิเคราะห์ปัญหา [ชุดเชื่อมต่อหลัก])

― ให้ลองขับรถหรือทำการทดสอบเพื่อจำลองสภาพความผิดปกติ บันทึกข้อมูลในขณะนั้น และตรวจสอบสาเหตุความผิดปกติโดยอ้างอิงจากใบแจ้งซ่อม

― เขย่าชุดสายไฟหรือขั้วต่อของอุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุความบกพร่อง และตรวจสอบความบกพร่องหรือรหัส DTC ที่ปรากฏขึ้นมา

aaxjjw00012429

― โปรดดู [การตรวจสอบตำแหน่งวงจรเปิด] ตามรหัส DTC ที่บันทึกไว้ ขยับชุดสายไฟหรือขั้วต่ออุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุความผิดปกติ และตรวจสอบการเปลี่ยนแปลงของแรงเคลื่อนไฟฟ้าในระบบ CAN หรือรหัส DTC ที่ปรากฏขึ้น

am3zzw00015282

หมายเหตุการตรวจสอบรหัส DTC

สามารถตรวจสอบรหัส DTC ของระบบความบันเทิง [รุ่นที่มีจอแสดงผลตรงกลาง] โดยใช้ M-MDS หรือใช้งานโหมดทดสอบการวิเคราะห์ปัญหาในรถยนต์ได้โดยการใช้งานสวิตช์ควบคุมหรือจอแสดงผลตรงกลาง (ดู การตรวจสอบรหัส DTC [ชุดเชื่อมต่อหลัก]) (ดู ฟังก์ชั่นช่วยวิเคราะห์ปัญหา [ชุดเชื่อมต่อหลัก])
