1
|
ตรวจสอบการตั้งค่าคุณสมบัติการปรับแต่งส่วนตัว
• ตรวจสอบระดับความดังของตัวส่งเสียงเตือนระบบกุญแจรีโมทของคุณสมบัติการปรับแต่งส่วนตัว
• ระดับความดังของตัวส่งเสียงเตือนระบบกุญแจรีโมทถูกตั้งไว้ที่ปิดใช่หรือไม่?
|
ใช่
|
ปรับระดับความดังของตัวส่งเสียงเตือนระบบกุญแจรีโมทให้มีเสียงและตรวจสอบการทำงาน
การทำงานผ่านการตรวจสอบ:
• การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดงานซ่อมให้ลูกค้าทราบ)
การทำงานไม่ผ่านการตรวจสอบ:
• ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|

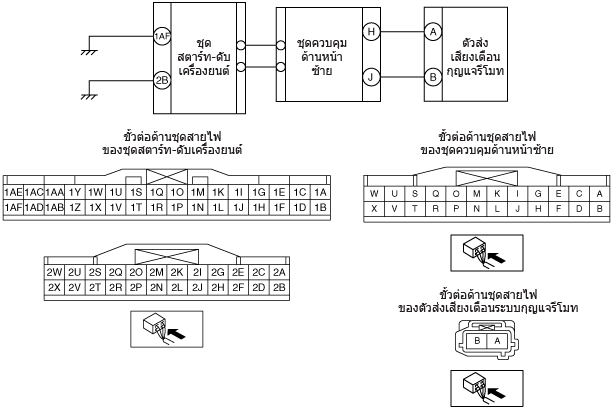

ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากการลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างตัวส่งเสียงเตือนระบบกุญแจรีโมทและชุดควบคุม LF ใช่หรือไม่
• ถอดสายขั้วลบแบตเตอรี่ออก
• ปลดขั้วต่อของชุดควบคุม LF
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ของชุดสายไฟ (ด้านชุดสายไฟของรถ) และกราวน์ตัวถัง:
-
― ชุดควบคุม LF ขั้ว H และกราวน์
― ชุดควบคุม LF ขั้ว J และกราวน์
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
• หลังจากเสร็จสิ้นขั้นตอนการซ่อม ให้ไปยังขั้นตอนที่ 6
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ตรวจสอบว่า สาเหตุของความผิดปกติเกิดจากการลัดวงจรไปยังแหล่งจ่ายไฟในชุดสายไฟระหว่างตัวส่งเสียงเตือนระบบกุญแจรีโมทและชุดควบคุม LF ใช่หรือไม่
• ตรวจสอบว่าขั้วต่อของชุดควบคุม LF ถูกปลดออกแล้ว
• วัดแรงเคลื่อนไฟฟ้าที่ขั้วต่อไปนี้ (ด้านชุดสายไฟของรถ):
-
― ชุดควบคุม LF ขั้ว H
― ชุดควบคุม LF ขั้ว J
• มีแรงเคลื่อนไฟฟ้า ใช่หรือไม่?
|
ใช่
|
• ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังแหล่งจ่ายไฟ
• หลังจากเสร็จสิ้นขั้นตอนการซ่อม ให้ไปยังขั้นตอนที่ 6
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจสอบว่าสาเหตุความบกพร่องคือวงจรเปิดในชุดสายไฟระหว่างชุด SSU และกราวน์หรือไม่
• ถอดสายขั้วลบแบตเตอรี่ออก
• ยืนยันว่าขั้วต่อของชุด SSU ถูกปลดออกแล้ว
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ชุดสายไฟรถยนต์)
-
― ขั้ว 1AF ของชุด SSU และกราวน์
― ขั้ว 2B ของชุด SSU และกราวน์
• มีความต่อเนื่องใช่หรือไม่?
|
ใช่
|
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• หลังจากซ่อมเสร็จ ให้ไปยังขั้นตอนที่ 6
|
|
5
|
ตรวจสอบว่าสาเหตุความบกพร่องคือวงจรเปิดในชุดสายไฟระหว่างตัวส่งเสียงเตือนระบบกุญแจรีโมทและชุดควบคุม LF หรือที่ตัวส่งเสียงเตือนระบบกุญแจรีโมทใช่หรือไม่
• ปลดขั้วต่อตัวส่งเสียงเตือนระบบกุญแจรีโมท
• ตรวจสอบความต่อเนื่องระหว่างขั้วต่อไปนี้ (ชุดสายไฟรถยนต์)
-
― ตัวส่งเสียงเตือนระบบกุญแจรีโมท ขั้ว A และชุดควบคุม LF ขั้ว H
― ตัวส่งเสียงเตือนระบบกุญแจรีโมท ขั้ว B และชุดควบคุม LF ขั้ว J
• มีความต่อเนื่อง ใช่หรือไม่?
|
ใช่
|
• เปลี่ยนตัวส่งเสียงเตือนระบบกุญแจรีโมท
• หลังจากเปลี่ยนเสร็จ ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
• หลังจากเสร็จสิ้นขั้นตอนการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจยืนยันว่าสาเหตุความบกพร่องได้รับการแก้ไขหรือไม่
• ตัวส่งเสียงเตือนระบบกุญแจรีโมทมีเสียงใช่หรือไม่?
|
ใช่
|
การแก้ไขปัญหาเสร็จสมบูรณ์แล้ว (อธิบายรายละเอียดเกี่ยวกับการซ่อมให้ลูกค้าทราบ)
|
|
ไม่ใช่
|
ถ้าความบกพร่องยังไม่ได้รับการแก้ไข ให้ทำการตรวจสอบซ้ำตั้งแต่ขั้นตอนที่ 1
|
